Как выбрать кабель для высоковольтных линий: типы, сечение, мощность и тренды 2026
Почему выбор кабеля для ЛЭП важен
Выбор кабеля для линий электропередач (ЛЭП) — важный шаг для создания надёжных и безопасных электросетей. В 2026 году спрос на ЛЭП в России растёт из-за развития промышленности, строительства и удалённых посёлков. Неправильный кабель может вызвать аварии, потери энергии или лишние расходы. Эта статья поможет вам подобрать кабель для ЛЭП, учитывая мощность, ток, сечение и условия эксплуатации для сетей 6 кВ, 10 кВ, 35 кВ и 110 кВ.
Кабели для ЛЭП обеспечивают электричество для домов, заводов и целых городов. Чтобы выбрать подходящий кабель, нужно знать тип изоляции, материал проводника и способ прокладки. Мы разберём, какие бывают кабели, как рассчитать их параметры, какие стандарты учитывать и что нового в 2026 году.

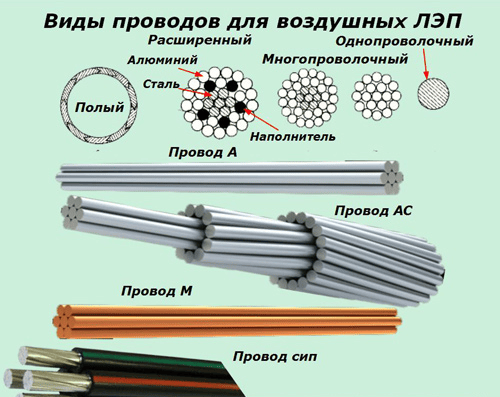

Типы и виды кабелей для ЛЭП
Классификация кабелей для ЛЭП
Кабели для ЛЭП различаются по материалу, изоляции и конструкции. Основные типы:
- Алюминиевые кабели: Лёгкие и недорогие, подходят для воздушных линий, например, самонесущие провода (СИП).
- Медные кабели: Лучше проводят ток, но стоят дороже, используются в важных сетях.
- Кабели с изоляцией из сшитого полиэтилена (XLPE): Устойчивы к высоким температурам, популярны для ЛЭП 10–35 кВ.
- Бронированные кабели: Защищены от ударов и коррозии, идеальны для прокладки в земле.
XLPE-кабели выдерживают нагрев до 90°C, что делает их надёжным выбором для современных ЛЭП.
Популярные марки кабелей
Для ЛЭП в России часто используют следующие марки:
- АВБбШв: Бронированный алюминиевый кабель с ПВХ-изоляцией, для подземной прокладки.
- ВВГ: Медный кабель с ПВХ-изоляцией, для стационарных сетей.
- СИП: Самонесущий провод, удобен для воздушных ЛЭП.
- Оптические кабели: Передают данные и электроэнергию одновременно.
СИП легко монтируется на опорах и устойчив к дождю и ветру, что делает его популярным для ЛЭП 10 кВ.
Кабели СИП и АВБбШв сокращают расходы на монтаж ЛЭП до 20% благодаря простоте установки и долговечности.
В целом российские заводы закрывают потребности рынка по высоковольтным кабелям на напряжение 10–110 кВ. Импортные кабели могут потребоваться лишь в каких-то особенных случаях. Остается зависимость производителей от материалов изоляции и оболочки (подробно это описано в статье по импортозамещению), но на производство и поставку самих кабелей это особо не влияет. Среди надёжных и востребованных отечественных марок кабеля на напряжение 10–110 кВ можно выделить несколько предприятий. «Таткабель» (Казань) — один из лидеров в сегменте высокого и сверхвысокого напряжения, активно развивает технологии изоляции из сшитого полиэтилена (СПЭ) и выпускает кабели до 500 кВ, делая акцент на чистоте материалов, контроле геометрии слоёв и защите изоляции от влаги и механических повреждений. В каталоге есть решения для стационарных прокладок в сложных условиях. «ЭМ-Кабель» — современное предприятие, сфокусированное на производстве силовых кабелей с изоляцией из СПЭ для среднего и высокого напряжения, в линейке марки АПвВ, АПвПу, ПвПу с разными сечениями жил и дополнительными защитными оболочками. «Камкабель» (Пермь) — один из крупнейших производителей, востребован в энергетике, нефтегазовой отрасли и промышленности, выпускает широкий спектр высоковольтных решений, в том числе с изоляцией из СПЭ, и часто фигурирует в проектах по передаче больших мощностей. «Электрокабель» (Холдинг Кабельный Альянс) располагает одним из самых современных производств силовых кабелей на среднее и высокое напряжение с изоляцией из СПЭ, в ассортименте марки ПвВ, АПвВ, ПвБбШв и другие, рассчитанные на напряжения вплоть до 110 кВ. «Иркутсккабель» и «Кирскабель» входят в холдинг «УНКОМТЕХ» и производят кабели для среднего, высокого и сверхвысокого напряжения (330–500 кВ) с изоляцией из СПЭ. «Севкабель» отмечают за серьёзный контроль качества и широкий ассортимент, в том числе для высоких напряжений, завод активно участвует в проектах по мониторингу качества (например, «Кабель без опасности»), а в отзывах встречаются положительные оценки кабелей с изоляцией из СПЭ/XLPE, снижающих риск пробоев в долгосрочной перспективе. Рыбинский кабельный завод («Рыбинскэлектрокабель») — одно из немногих предприятий, получивших аттестат ПАО «Россети» за производство кабелей для ЛЭП до 330 кВ, в ассортименте решения для сложных условий эксплуатации.

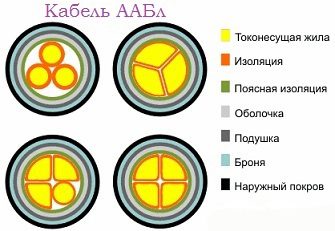

Характеристики оболочек и изоляции
Оболочка и изоляция защищают кабель от внешних воздействий. Основные материалы:
- ПВХ: Дешёвый, но менее устойчив к жаре.
- XLPE: Выдерживает высокие температуры и служит до 40 лет.
- Резина: Гибкая, для сложных условий.
Для ЛЭП 35–110 кВ выбирайте XLPE, чтобы справляться с большими нагрузками.
Как выбрать кабель по техническим характеристикам
Выбор по мощности и напряжению
Подбор кабеля для ЛЭП начинается с расчёта мощности и напряжения (6 кВ, 10 кВ, 35 кВ, 110 кВ). Мощность показывает, какой кабель нужен, чтобы не перегревался. Например, для ЛЭП 10 кВ с нагрузкой 500 кВт подойдёт алюминиевый кабель с сечением 50–70 мм² или медный с сечением 25–35 мм².
Для расчёта используйте формулу: P = √3 × U × I × cosφ, где P — мощность (кВт), U — напряжение (кВ), I — ток (А), cosφ — коэффициент мощности (обычно 0.8). Это как выбор трубы для воды: чем больше поток, тем шире труба.
| Мощность, кВт | Сечение (алюминий), мм² | Сечение (медь), мм² |
|---|---|---|
| 200 | 25 | 16 |
| 500 | 50 | 25 |
| 1000 | 95 | 50 |
Источник: ПУЭ-7, Глава 1.3, Таблица 1.3.6, для прокладки в воздухе при 25°C.
Также ошибочно определяется сечение кабеля и условия его прокладки — не учитываются все факторы: режимы работы сети, особенности коммутационных процессов, прокладка рядом с другими коммуникациями, условия совместной прокладки, а также требования электромагнитной совместимости (ЭМС). Игнорирование ЭМС при проектировании трассы может вызвать чрезмерный нагрев кабеля, повреждение изоляции и аварию, а также привести к неправильной работе приборов контроля, мониторинга и учёта, используемых в технологическом процессе, что тоже чревато нарушениями или авариями. Наконец, неверно учитывается режим нейтрали сети и потери в экранах кабелей. Для сетей 10–35 кВ (часто с изолированной или компенсированной нейтралью) и для сетей 110 кВ (с эффективно заземленной нейтралью) расчёт заземления и параметры экранов различаются. Ошибка в расчетах приводит к перегреву экрана, снижению пропускной способности и короткому замыканию. Не менее важна и проблема наличия запроектированного кабеля у поставщиков или сроков изготовления у производителей. Если приобрести выбранный проектировщиком кабель невозможно, возникает необходимость замены на аналог. Однако, учитывая множество требований к самому кабелю и его прокладке (в том числе перечисленных выше), подбор аналога сопряжен с высокими рисками ошибок. Кроме того, процедура перепроектирования или пересогласования с заказчиком занимает значительное время, что отрицательно сказывается на графике строительства.
Выбор по току и нагреву
Кабель выбирают по току, чтобы он выдерживал нагрузку без перегрева. Например, алюминиевый кабель 50 мм² держит ток до 150 А при 10 кВ. Температура не должна превышать 70°C для ПВХ или 90°C для XLPE.
- Длительно допустимый ток: Указан в таблицах ПУЭ-7.
- Потери напряжения: Не более 5% на всей длине линии.
Для длинных ЛЭП (более 1 км) считайте потери напряжения: ΔU = (I × L × R) / U, где L — длина, R — сопротивление.
Калькуляторы и формулы
Онлайн-калькуляторы упрощают выбор кабеля. Введите мощность, напряжение и материал проводника, чтобы получить сечение. Основная формула: S = I / j, где S — сечение (мм²), I — ток (А), j — плотность тока (8 А/мм² для алюминия, 10 А/мм² для меди, 6 А/мм² для сталеалюминиевых проводов).
Пример: для тока 100 А сечение будет: алюминий — 100 / 8 = 12.5 мм² (округлите до 16 мм²); медь — 100 / 10 = 10 мм²; сталеалюминиевый — 100 / 6 ≈ 16.7 мм² (округлите до 25 мм²).
Попробуйте наш простой калькулятор:
Экономическая плотность тока
Экономическая плотность тока (1–1.5 А/мм² для алюминия) помогает экономить на ЛЭП, снижая затраты на материалы и потери энергии.
Правильная плотность тока может сократить расходы на ЛЭП до 15%, сохраняя стабильность сети.
Способы прокладки кабелей для ЛЭП

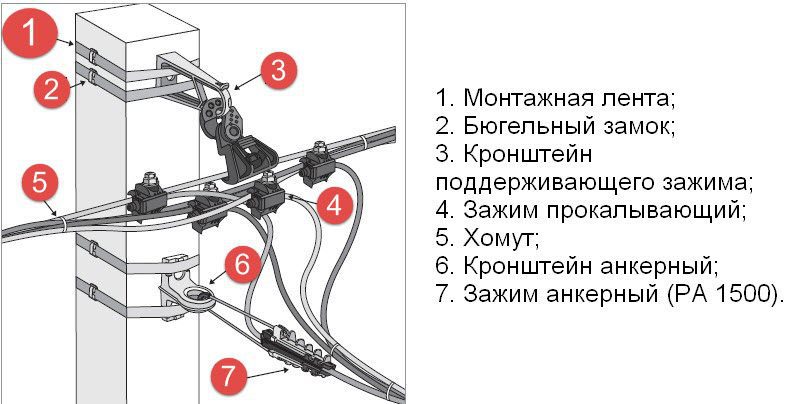

Воздушная прокладка
Воздушные ЛЭП используют СИП с анкерными зажимами. Они подходят для сетей 6–10 кВ, так как:
- Устойчивы к ветру и осадкам.
- Легко монтируются на опорах.
Пример: СИП-2 3×50+1×54.6 для ЛЭП 10 кВ выдерживает до 500 кВт.
Подземная прокладка
Для подземной прокладки нужны бронированные кабели, такие как АВБбШв, и траншеи глубиной 0.7–1 м. Типы траншей:
- Прямоугольные: для городов.
- Трапециевидные: для мягкого грунта.
Броня защищает от повреждений и коррозии.
Условия эксплуатации
Условия эксплуатации влияют на выбор кабеля:
- Климат: В холодных регионах, как Якутия, используйте резиновую оболочку.
- Грунт: Влажные почвы требуют усиленной изоляции.
- Нагрузка: Учитывайте пиковые токи.
Экологические аспекты
Для экстремальных условий выбирайте кабели с учётом экологии. Например, в Арктике используйте кабели с низкотемпературной изоляцией, чтобы избежать трещин. В городах отдавайте предпочтение материалам с низким выбросом токсичных веществ при нагреве.
Нормативы и стандарты для кабелей ЛЭП
ПУЭ и ГОСТ
ПУЭ-7 и ГОСТ регулируют выбор кабеля для ЛЭП. Главные требования:
- Сечение соответствует току и мощности.
- Изоляция выдерживает напряжение (например, XLPE для 35 кВ).
- Соблюдение правил прокладки.
ГОСТ 15150 требует учёта климата, а ПУЭ-7 — расчёта потерь напряжения (Глава 1.3).
Сертификация и безопасность
Кабели для ЛЭП должны иметь сертификаты. Проверяйте:
- Маркировку и паспорт кабеля.
- Документы на изоляцию и броню.
Прежде всего следует проверить условия хранения и транспортировки барабана с кабелем. Кабель должен быть защищён от механических повреждений, и важно убедиться, что барабан не лежал на боку, поскольку даже качественный кабель может выйти из строя из-за деформации витков. Затем проводится визуальный осмотр кабеля на барабане на предмет повреждений оболочки, а также визуально и инструментально оцениваются сечение жил и толщина изоляции. Обязательно инструментальное измерение сопротивления изоляции кабеля на барабане и его длины. Не менее важна проверка сопроводительной документации: паспорт (бирка) кабеля, сертификаты, протоколы заводских испытаний (в том числе ресурсные). Также следует проверить маркировку на кабеле — марку, сечение, напряжение, завод-изготовитель, обозначение ГОСТа, страну и дату изготовления.
Таблицы ПУЭ
| Сечение, мм² | Ток (алюминий), А | Ток (медь), А |
|---|---|---|
| 25 | 95 | 120 |
| 50 | 150 | 200 |
| 95 | 230 | 310 |
Источник: ПУЭ-7, Глава 1.3, Таблица 1.3.6.
Защита кабелей ЛЭП
Автоматические выключатели
Автоматы защищают кабели от перегрузок. Примеры:
- Кабель 25 мм² (алюминий): автомат 63 А.
- Кабель 50 мм²: автомат 100 А.
Номинал автомата должен быть ниже допустимого тока кабеля.
Защита от короткого замыкания
Для защиты от короткого замыкания учитывайте термическую стойкость. Например, АВБбШв 50 мм² выдерживает ток КЗ до 5 кА. Используйте реле и предохранители.
Таблицы автоматов
| Сечение, мм² | Номинал автомата, А |
|---|---|
| 25 | 63 |
| 50 | 100 |
| 95 | 160 |
Инструменты для выбора кабеля
Таблицы выбора
Таблицы помогают выбрать кабель по току и мощности. Пример для ЛЭП 35 кВ:
| Мощность, кВт | Сечение (алюминий), мм² |
|---|---|
| 1000 | 95 |
| 2000 | 185 |
Скачайте «ПУЭ: Воздушные линии электропередачи напряжением выше 1 кВ»: Скачать PDF
Онлайн-калькуляторы
Онлайн-калькуляторы быстро рассчитывают сечение по мощности, напряжению и длине линии. Ищите их на сайтах производителей кабелей.
Программы и приложения
Программы, такие как AutoCAD Electrical, помогают моделировать ЛЭП и подбирать кабели. Они удобны для инженеров.
Практические кейсы: выбор кабеля для ЛЭП
Эти кейсы — типичные примеры применения кабелей в России.
Подключение подстанции 10 кВ в Казани
Для подстанции 10 кВ использовали АВБбШв с XLPE-изоляцией (сечение 50 мм², длина 1 км). Прокладка в земле в прямоугольной траншее заняла 7 дней. Грунт был глинистым, что потребовало усиленной брони.
ЛЭП для вахтового посёлка 35 кВ в Якутии
В посёлке выбрали СИП-2 3×95+1×95 для 2000 кВт. Воздушная прокладка на опорах длиной 2 км учитывала вечную мерзлоту, поэтому опоры углубили на 2 м. Это сократило затраты на 25%.
Модернизация ЛЭП 6 кВ в Москве
Для городской ЛЭП 6 кВ применили АВБбШв 25 мм² в подземной траншее. Длина линии — 500 м, монтаж в плотной застройке занял 5 дней.
Типичные проекты, как в Казани и Якутии, показывают, что правильный кабель ускоряет монтаж ЛЭП до 50%.
Тренды 2026: новые технологии в кабелях для ЛЭП
Кабели с изоляцией XLPE
XLPE-кабели лидируют в 2026 году благодаря:
- Высокой термостойкости (до 90°C).
- Сроку службы до 40 лет.
График показывает, что XLPE выдерживает 90°C, а ПВХ — только 70°C.
Автоматизация и мониторинг
Системы SCADA следят за нагрузкой в реальном времени, предотвращая аварии. ИИ-мониторинг прогнозирует износ кабелей, снижая риски.
Энергоэффективность и экология
Кабели с плотностью тока 1–1.5 А/мм² сокращают потери энергии на 10–15%. Новые биополимерные изоляции снижают экологический след, что важно для городских ЛЭП.
Кабельные заводы выпускают технические марки кабелей по ГОСТ или собственным ТУ. Для кабельных линий на напряжение 10–110 кВ появляются новые разработки, в основном в рамках тренда использования изоляции из сшитого полиэтилена. Индекс «2г» в марках АПвП2г и ПвП2г означает двойную герметизацию для прокладки в грунтах с повышенной влажностью, в сырых или частично затапливаемых сооружениях. Вариант ПвПу2гж имеет усиленную оболочку и герметизацию и используется, например, на линиях 330 кВ. Марки ПвЭгаП и АПвЭгаП также на сшитом полиэтилене, с экраном, применяются в сетях высокого напряжения. Встречаются марки, комбинирующие разные типы изоляции, например ПвЭпП — с этиленпропиленовой резиной (ЭПР), что позволяет совместить плюсы СПЭ и других материалов, улучшить гибкость или устойчивость к температурным нагрузкам. В рамках импортозамещения СИБУР выпустил несколько новых марок полимеров, которые используют как основу для изоляции или оболочек высоковольтных кабелей. Композицию PE 6146KM применяют для наружной оболочки силового кабеля АПвПу2гж (СПЭ-изоляция с усиленной оболочкой и герметизацией). Композицию ПЭ 153-10КМ используют там, где нужна повышенная поверхностная твёрдость оболочки, например в кабелях СБЗПу и СБПЗуЭ (сигнально-блокировочных для систем сигнализации и автоматики) — утолщённая оболочка из ПЭ с этой композицией дополнительно защищает сердечник, в том числе с гидрофобным заполнением. Марку PP I003 EX/3, блоксополимер пропилена с этиленом, целенаправленно подобрали для оболочки нефтепогружных кабелей (от «Камкабель» и других производителей), в технической документации это прописывают явно; ключевое преимущество — низкое набухание в масляной среде, что критично для работы в скважинах. Кроме того, разработаны специализированные марки для HVDC-линий (высоковольтных кабелей постоянного тока), необходимых для передачи энергии на большие расстояния с минимальными потерями, особенно актуальных для интеграции крупных ветропарков или солнечных электростанций, однако такие разработки в основном импортные.
Выбирать надежного поставщика, который поддерживает склад готовой продукции.
Часто задаваемые вопросы (FAQ)
Какой кабель выбрать для ЛЭП 10 кВ?
Подойдут АВБбШв или СИП с сечением 50–95 мм² (алюминий).
Как рассчитать сечение кабеля по мощности?
Используйте формулу S = I / j или калькуляторы, указав мощность и напряжение.
Какие стандарты ПУЭ учитывать?
Учитывайте ток, потери напряжения и прокладку (ПУЭ-7, Глава 1.3).
Чем отличаются алюминиевые и медные кабели?
Алюминиевые дешевле, но хуже проводят ток; медные дороже, но долговечнее.
Какие тренды в кабелях для ЛЭП в 2026 году?
XLPE, системы мониторинга и экологичные материалы.
Подбор кабеля для ЛЭП требует внимания к мощности, току, сечению и стандартам ПУЭ-7. Используйте АВБбШв, СИП или XLPE-кабели для стабильных сетей. Тренды 2026 года, включая автоматизацию и экологию, делают ЛЭП эффективнее. Рассчитайте сечение с помощью таблиц или калькуляторов и выбирайте сертифицированные кабели.
Скачайте чек-лист для выбора кабеля: Скачать PDF
