Частотный преобразователь: принцип работы, выбор, подключение, настройка и ошибки

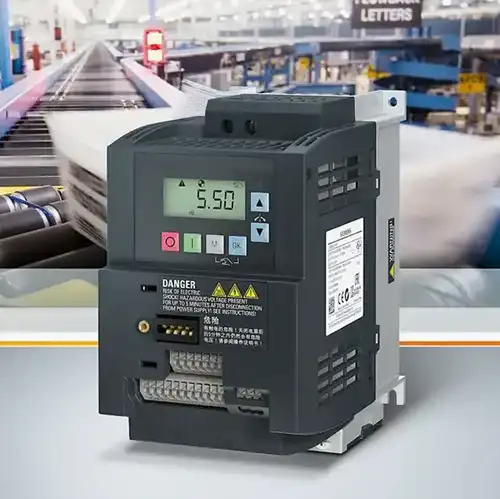

Если вы когда-либо задумывались, как можно плавно менять скорость вращения обычного электродвигателя или экономить электроэнергию на производстве и в быту, то ответ прост — с помощью частотного преобразователя. Но что это такое простыми словами? Частотный преобразователь (его также называют частотником или инвертором) — это электронное устройство, которое преобразует переменный ток одной частоты в переменный ток другой частоты. Главная задача этого прибора — регулирование оборотов асинхронного электродвигателя.

Для чего нужен частотный преобразователь? Представьте насос, который должен подавать воду то с большим, то с меньшим напором. Без частотника двигатель насоса постоянно работает на максимальных оборотах, а давление регулируют задвижкой — это неэффективно и приводит к износу. Частотник же позволяет точно подстраивать скорость вращения под реальную потребность. Зачем нужен частотный преобразователь ещё? Он обеспечивает плавный пуск, исключая разрушительные пусковые токи, защищает оборудование от перегрузок и помогает экономить до 50% электроэнергии.

Применение частотных преобразователей сегодня охватывает практически все сферы: от систем водоснабжения и вентиляции до металлообрабатывающих станков и конвейерных линий. Давайте разберёмся в устройстве, принципах работы и правилах выбора этих незаменимых помощников.

Устройство и принцип работы частотного преобразователя

Чтобы понимать, как работает частотник, нужно заглянуть внутрь. Устройство частотного преобразователя включает три основных блока: выпрямитель, звено постоянного тока и инвертор. Принцип работы основан на двойном преобразовании энергии.

Структурная схема

Сетевое напряжение (например, 380 В, 50 Гц) поступает на выпрямитель, который превращает переменный ток в постоянный. Затем сглаживающие конденсаторы и дроссели (звено постоянного тока) фильтруют пульсации. Далее инвертор на базе IGBT-транзисторов снова преобразует постоянный ток в переменный, но уже с регулируемой частотой и амплитудой. Так получается напряжение, которое питает двигатель и задаёт нужную скорость вращения.

Схема частотного преобразователя может быть представлена в виде:

• Выпрямитель (диодный мост или тиристорный);
• Звено постоянного тока (конденсаторы, дроссель);
• Инвертор (транзисторы IGBT с обратными диодами);
• Система управления (микроконтроллер, драйверы).

Принципиальная схема обычно включает также цепи защиты, фильтры и интерфейсы. Блок-схема наглядно показывает взаимодействие этих частей.

ШИМ — сердце управления

Широтно-импульсная модуляция (ШИМ) — это метод формирования выходного напряжения с помощью высокочастотного переключения транзисторов. Чем шире импульсы, тем выше напряжение. Изменяя ширину импульсов и их чередование, инвертор создаёт практически синусоидальный ток с нужной частотой. Благодаря IGBT-транзисторам (биполярные транзисторы с изолированным затвором) удаётся коммутировать большие токи с малыми потерями.

Ключевые компоненты — электролитические конденсаторы, которые накапливают энергию, и плата управления, которая реализует алгоритмы. Современные частотники содержат микропроцессоры, выполняющие сотни операций в секунду.

Типы управления: скалярное и векторное

Различают два основных метода управления двигателем. Скалярное управление поддерживает постоянное соотношение напряжения к частоте (U/f=const). Оно проще и дешевле, подходит для вентиляторов и насосов, где не нужен высокий момент на низких оборотах. Векторное управление сложнее: оно математически моделирует магнитное поле двигателя и позволяет получить полный момент даже на нулевой скорости. Векторное управление частотным преобразователем обеспечивает высокую точность и динамику, необходимое для подъёмных механизмов, конвейеров и станков.

На заметку: для большинства стандартных применений (насосы, вентиляторы) достаточно скалярного управления. Векторное оправдано там, где важна точность позиционирования или работа с тяжёлым пуском.

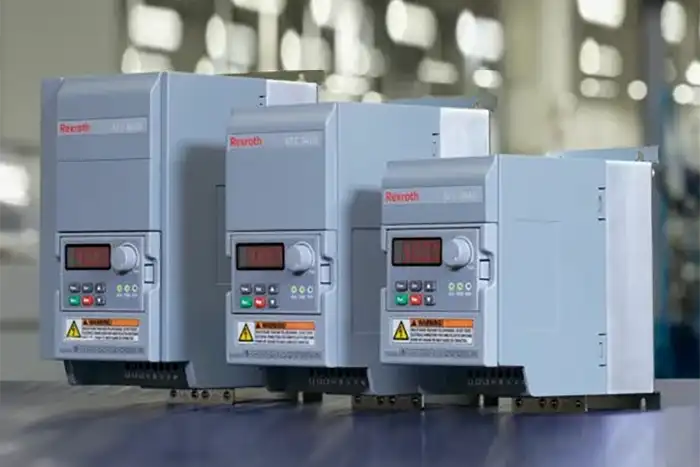

Основные виды и классификация

Рынок предлагает множество моделей, которые делятся по разным признакам. Виды частотных преобразователей удобно классифицировать по типу питания, назначению, мощности и конструктивному исполнению.

По типу питания

• Однофазный вход / однофазный выход — используются для однофазных двигателей (например, в бытовой технике). Напряжение 220В на входе и выходе.
• Однофазный вход / трёхфазный выход (220В на 380В) — позволяют питать трёхфазный двигатель от обычной розетки. Это востребовано в частных домах и небольших мастерских. Ключевой запрос: “частотный преобразователь 220 на 380”.
• Трёхфазный вход / трёхфазный выход (380В) — стандартное промышленное исполнение для сетей 380В. Самый распространённый класс (частотный преобразователь 380в).

По назначению

• Для насосов — часто имеют встроенный ПИД-регулятор, позволяющий поддерживать давление в системе.
• Для вентиляции (HVAC) — оптимизированы для работы с вентиляторами, имеют специальные функции (очистка, автоматическое переключение).
• Общепромышленные — универсальные модели для конвейеров, транспортеров, экструдеров.
• Высоковольтные — для напряжений 6 кВ и 10 кВ, применяются на крупных производствах.
• Взрывозащищённые — во взрывобезопасном исполнении для химической и нефтегазовой отраслей.

По мощности и степени защиты

Диапазон мощностей огромен: от микро-преобразователей на 0,4 кВт до агрегатов на сотни киловатт. По степени защиты от внешних воздействий различают исполнения IP20 (для установки в шкафах), IP54 (пылевлагозащищённые), IP65 (полная защита от пыли и струй воды).

Как выбрать частотный преобразователь

Выбор частотника — ответственная задача, от которой зависит насколько надежно и эффективно будет работать электрооборудование. Разберём ключевые критерии.

Подбор по мощности двигателя

Главное правило: мощность преобразователя должна быть не меньше мощности электродвигателя. Обычно выбирают с запасом 10–15%.

Ниже приведены популярные мощности (кВт), на которые чаще всего ищут частотники:

Подбор по току

Не менее важный параметр — номинальный выходной ток. Он должен быть не меньше рабочего тока двигателя. На шильдике двигателя указан ток при номинальной нагрузке; для преобразователя лучше выбирать ток на 10–15% выше.

Выбор по напряжению питания

Учитывайте тип вашей сети: есть ли трёхфазный ввод 380 В или только однофазный 220 В. Для однофазной сети выбирайте модели с маркировкой “1 фаза вход — 3 фазы выход” (так называемые “220 на 380”).

Выбор для конкретного применения

• Для насоса — обязателен встроенный ПИД-регулятор, который поддерживает заданное давление. Также важна функция “сухой ход”.
• Для вентилятора — требуется высокий момент на низких оборотах, защита от заклинивания и возможность работы с низкой нагрузкой.
• Для крана/лифта — необходим тормозной резистор для гашения энергии при торможении, а также векторное управление для точной остановки.

Важно: если привод работает с частыми пусками-остановами и большими инерционными массами (центрифуги, вентиляторы), обязательно предусмотрите тормозной резистор. Иначе преобразователь может выйти из строя из-за перенапряжения звена постоянного тока.

Обзор популярных брендов

Судя по поисковым запросам, лидерами внимания являются российские и зарубежные производители:

• ESQ — широко известный бренд, предлагающий надёжные и недорогие модели для различных задач.
• Веспер — российский производитель с хорошей сервисной поддержкой.
• Danfoss — мировой лидер, особенно популярны серии VLT Micro Drive и FC 51.
• INNOVERT — бюджетные решения для стандартных применений.
• INVT — китайский бренд с хорошим соотношением цены и качества.
• Zuked, Hyundai, Delta также пользуются спросом.

Рейтинг моделей зависит от конкретной задачи, но для большинства типовых применений можно смело выбирать из этого списка.

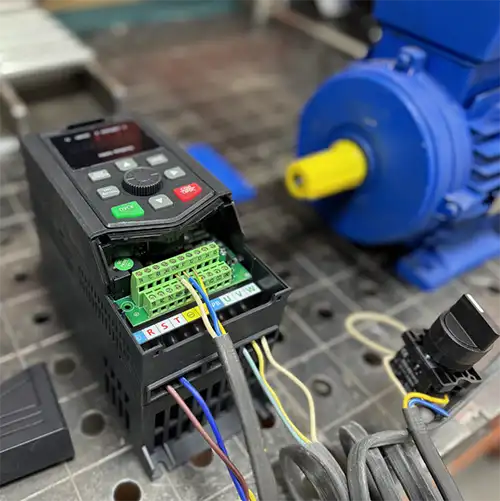

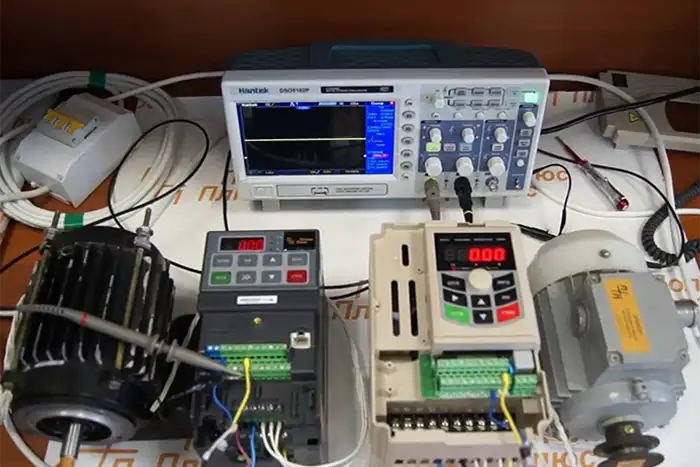

Схемы подключения и монтаж

Правильный монтаж и подключение — залог долгой работы. Рассмотрим основные моменты.

Силовая часть

Типовая схема подключения частотного преобразователя включает:

• Автоматический выключатель или предохранители на входе (обязательно);
• Сетевой дроссель (рекомендуется для подавления гармоник);
• Сам преобразователь;
• Моторный дроссель (при большой длине кабеля);
• Электродвигатель.

Для однофазных моделей подключение выполняется к двум фазам (L и N) или к одной фазе и нулю. Для трёхфазных — три фазы (L1, L2, L3). Заземление обязательно подключается к клемме PE.

Цепи управления

Современные преобразователи имеют многофункциональные входы/выходы. Основные варианты:

• Подключение потенциометра — для ручной регулировки частоты вращения. Потенциометр подключается к аналоговому входу (+10 В, вход, общий).
• Подключение кнопок «Пуск/Стоп» — реализуется через дискретные входы, программируемые на соответствующие функции.
• Подключение датчика давления — для систем водоснабжения. Датчик (4-20 мА или 0-10 В) подключается к аналоговому входу, а преобразователь настраивается на работу в режиме ПИД-регулятора.

Дополнительное оборудование

• Сетевой и моторный дроссели — уменьшают влияние преобразователя на сеть и двигатель, снижают нагрев, продлевают срок службы.
• Тормозной резистор — необходим, если привод часто тормозит или останавливает большие инерционные массы. Подключается к специальным клеммам (обычно BR, B+).
• Входные и выходные фильтры ЭМС — подавляют электромагнитные помехи, обязательны для соответствия нормам.

Требования к монтажу

• Устанавливать частотник следует вертикально, обеспечивая свободный приток воздуха для охлаждения.
• Избегать попадания пыли, влаги, агрессивных сред.
• Минимальное расстояние до соседних устройств — не менее 50–100 мм.
• Использовать экранированный кабель для подключения двигателя (особенно при больших длинах).

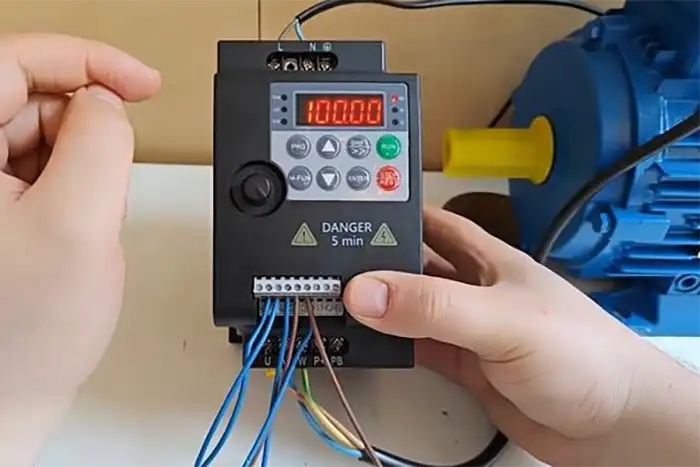

Настройка и программирование

После подключения необходимо выполнить настройку параметров. Настройка частотного преобразователя начинается с ввода данных двигателя и выбора режима управления.

Ввод в эксплуатацию

Первое включение рекомендуется делать без нагрузки. Сбросьте заводские настройки (параметр инициализации). Затем задайте:

• Номинальную мощность двигателя;
• Номинальный ток;
• Номинальную частоту (обычно 50 Гц);
• Номинальное напряжение;
• Номинальную скорость вращения (об/мин).

Многие современные модели имеют функцию автодаптации, которая позволяет измерить параметры двигателя автоматически.

Базовые параметры

• Верхняя и нижняя частоты — ограничивают диапазон регулирования (например, 10–50 Гц).
• Время разгона и время торможения — задаются в секундах. Слишком малое время может вызвать перегрузку.
• Источник задания частоты — аналоговый вход, потенциометр, фиксированные частоты, RS-485.
• Режим останова — выбег или торможение по заданному времени.

Настройка ПИД-регулятора

Для систем поддержания давления или температуры необходимо включить режим ПИД. Задаётся уставка (заданное значение), коэффициенты пропорциональной, интегральной и дифференциальной составляющих (P, I, D). Обычно достаточно подобрать P и I опытным путём.

Управление по интерфейсам

Для интеграции в системы автоматизации используется RS-485 с протоколом Modbus. Настраиваются адрес устройства, скорость обмена, чётность.

Где найти инструкцию на русском языке? Обычно производители выкладывают руководства на официальных сайтах. Для популярных моделей (ESQ, Веспер, Danfoss) есть подробные мануалы с описанием всех параметров.

Типичные неисправности, ошибки и их устранение

Даже надёжные устройства иногда дают сбои. Разберём частые ошибки и способы их устранения.

Общие советы по диагностике

• Проверьте наличие и качество питающего напряжения.
• Осмотрите вентиляторы охлаждения — они должны вращаться.
• Проверьте двигатель и кабель на отсутствие короткого замыкания.
• Посмотрите код ошибки на дисплее.

Таблица частых кодов ошибок

Если частотник не включается, проверьте входное напряжение, предохранители и плату управления. Гул двигателя при остановленном вале может говорить о несимметрии питания или повреждении обмоток. Если выбивает автомат, вероятно, есть короткое замыкание на землю или пробиты диоды выпрямителя.

Самостоятельный ремонт сложных неисправностей (замена IGBT, конденсаторов) лучше доверить сервисному центру. Попытки сэкономить могут привести к выходу из строя всего устройства.

Часто задаваемые вопросы (FAQ)

Можно ли подключить однофазный двигатель к частотному преобразователю?

Да, существуют специальные частотники для однофазных двигателей (однофазный вход/однофазный выход). Обычный трёхфазный преобразователь для однофазного двигателя не подойдёт.

Чем отличается частотный преобразователь от устройства плавного пуска?

УПП только ограничивает пусковой ток на время разгона, но не меняет скорость в процессе работы. Частотник же позволяет плавно регулировать обороты в широком диапазоне и экономить энергию.

Как частотник экономит электроэнергию?

Снижая скорость вращения насоса или вентилятора, когда это возможно, потребление мощности падает пропорционально кубу скорости (закон подобия). Даже небольшое снижение оборотов даёт существенную экономию.

Что такое векторное и скалярное управление простыми словами?

Скалярное управление — поддерживает постоянным напряжение/частоту, подходит для простых механизмов. Векторное — управляет не только частотой, но и моментом, подобно сервоприводу, обеспечивая отличную динамику.

Нужен ли стабилизатор напряжения для частотного преобразователя?

Если сеть нестабильна, частотник может защитить двигатель, но сам чувствителен к перенапряжениям. Рекомендуется устанавливать стабилизатор или сетевой дроссель при значительных отклонениях.

Частотный преобразователь — ключевой элемент современного электропривода. Он позволяет не только экономить ресурсы, но и продлевать срок службы оборудования, делая технологические процессы гибкими и управляемыми. Мы рассмотрели устройство, виды, критерии выбора, подключение и настройку. Надеемся, что этот материал поможет вам разобраться в теме и принять правильное решение.
