Кабельные муфты 10 и 20 кВ: виды, выбор и монтаж — полное руководство

Зачем кабельной линии нужна муфта

Представьте: вы прокладываете новую кабельную линию 10 кВ. Длина трассы — 2 километра, а в бухте кабеля — только 500 метров. Или ещё хуже: экскаватор повредил действующую линию, и целый микрорайон остался без света. В обоих случаях решение — кабельная муфта. Это устройство соединяет, восстанавливает или заканчивает кабель, возвращая ему все электрические и механические свойства.

Без муфт не работают ни городские подстанции, ни промышленные предприятия, ни ветропарки. И от того, насколько правильно выбрана и смонтирована эта деталь, зависит, будет ли гореть свет в домах и крутиться оборудование на заводах. В этой статье мы разберём все виды муфт для напряжения 10 и 20 кВ, их устройство, критерии выбора и тонкости монтажа — так, как это делают практикующие энергетики.

Что скрывается под аббревиатурой: виды муфт по назначению

Прежде чем лезть в каталог, чётко ответьте себе: что именно нужно сделать с кабелем? От ответа зависит тип муфты.

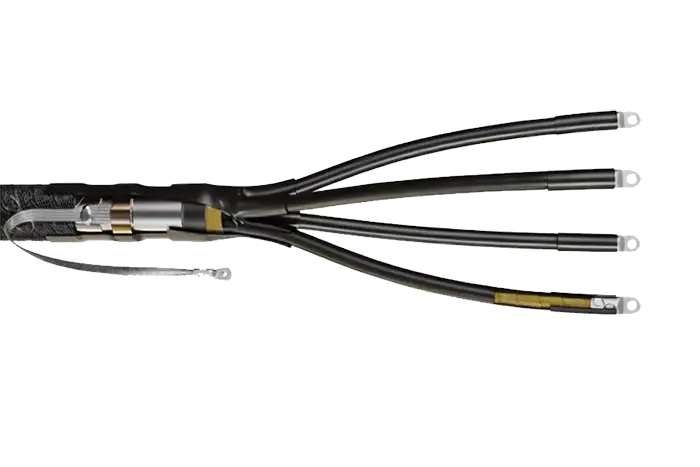

Концевые муфты: последний метр перед оборудованием

Концевую муфту вы встретите на вводе кабеля в трансформаторную подстанцию, в распределительное устройство или на опору воздушной линии. Именно она «переводит» кабель из земли или лотка в оборудование, обеспечивая герметичный вывод жил и защиту от влаги. Если вы когда-нибудь открывали КРУН и видели аккуратные разноцветные выводы — это работа концевой муфты.

Концевые муфты 10 и 20 кВ бывают наружной и внутренней установки. Для улицы — с усиленной защитой от УФ и осадков, для помещений — облегчённые, но с повышенными требованиями к пожарной безопасности.

Соединительные муфты: хирургический шов кабельной линии

Соединительная муфта — это «хирургический шов». Её задача не просто скрепить два конца, а восстановить каждый слой изоляции и экрана так, чтобы в месте соединения не было ослабленной зоны. Именно поэтому к соединительным муфтам предъявляют самые жёсткие требования по электрической прочности. Ошибка здесь оборачивается пробоем и отключением целой подстанции.

Соединительные муфты 10 кВ чаще всего используют при строительстве новых линий и при ремонте повреждённых участков. Например, если кабель перебит, вырезают повреждённый кусок и на его место ставят соединительную муфту.

Ответвительные муфты: магистраль и ответвление

Ответвительная муфта — это «тройник». Она подключает дополнительного потребителя к основной линии без разрыва магистрали. Такие муфты часто применяют в городских сетях, когда нужно запитать новый дом или торговый центр от проходящей рядом кабельной линии.

Ремонтные муфты: скорая помощь для кабеля

Ремонтные муфты — это быстросборные конструкции, которые позволяют восстановить работоспособность кабеля за считанные часы. Они могут быть как концевыми, так и соединительными, но их главная особенность — упрощённый монтаж, рассчитанный на аварийные бригады.

Технология монтажа: термоусадка, холодная усадка или заливка

Вы здесь столкнётесь с тремя основными технологиями. У каждой — свои плюсы, минусы и «золотые» сценарии применения.

Термоусаживаемые муфты: классика с огоньком

Термоусаживаемые муфты делают из сшитого полиэтилена или полиолефина. При нагреве до 120–150 °C они садятся, плотно облегая кабель. Процесс требует аккуратности: перегреешь — материал станет хрупким, недогреешь — останутся воздушные пузыри.

Где они хороши? В умеренном климате, при плановых работах, когда есть время и доступ к электросети для подключения строительного фена. Они дешевле холодной усадки и доступны практически под любые сечения.

Где подводят? На морозе термоусадка может трескаться. Я видел, как в Сибири муфта, смонтированная летом, дала трещину зимой. Поэтому для регионов с суровым климатом лучше выбирать холодную усадку.

Муфты холодной усадки: монтаж без огня

Эти муфты изготавливают из силикона или этиленпропиленового каучука, предварительно растянутого на пластиковой оправке. Стоит снять оправку — и муфта сжимается, плотно обхватывая кабель. Никакого нагрева, никакого риска перегреть изоляцию. Время монтажа сокращается в 2–3 раза, что критично при аварийных работах.

Где они незаменимы? В стеснённых условиях (кабельные колодцы, подвалы), при отрицательных температурах, на объектах с повышенными требованиями к пожарной безопасности, где открытый огонь запрещён.

В чём минус? Цена — они дороже термоусадки, но часто экономия на монтажном времени перекрывает разницу.

Заливные (эпоксидные) муфты: монолит против воды

Заливные муфты — это форма, в которую заливают эпоксидный компаунд или полиуретановую смолу. После отверждения получается монолитная изоляция, которая не пропускает влагу даже при длительном погружении. Их часто используют для кабелей с бумажной изоляцией и в местах с высоким уровнем грунтовых вод.

На одном объекте мы столкнулись с тем, что кабель АВБбШв 4х240 пришлось соединять в траншее, где вода стояла постоянно. Заливная муфта оказалась единственным решением — термоусадка требовала идеально сухой поверхности, а холодная усадка не давала такой степени герметичности.

По типу изоляции кабеля: СПЭ, бумага, пластик

Тип изоляции кабеля — это его «паспорт». Муфта должна быть спроектирована именно под этот тип, иначе восстановление изоляции будет неполноценным.

Муфты для кабеля с изоляцией из сшитого полиэтилена (СПЭ)

СПЭ-кабели имеют сложную трёхслойную конструкцию: полупроводниковый слой, изоляция, и снова полупроводниковый слой. При соединении нужно восстановить не только изоляцию, но и экран. Для этого в муфтах используют стресс-конусы и токопроводящие ленты. Неправильно подобранная муфта для СПЭ — гарантия пробоя в течение года.

На практике наиболее надёжными для СПЭ показали себя муфты холодной усадки, так как они обеспечивают равномерное обжатие по всей длине и не создают микротрещин.

Муфты для кабеля с бумажной изоляцией

Бумажная изоляция пропитана маслом или маслоканифольным составом. Главная опасность — вытекание пропитки и попадание влаги. Поэтому такие муфты должны быть абсолютно герметичными. Здесь чаще всего применяют эпоксидные или термоусаживаемые муфты с обязательной пропиткой компаундом.

Важный нюанс: перед монтажом бумажную изоляцию нужно просушить и прогреть, чтобы удалить влагу, которая могла накопиться за время хранения или ремонта.

Муфты для кабеля с пластмассовой (ПВХ/ПЭ) изоляцией

Самый «простой» случай. Пластмассовая изоляция менее требовательна, но всё равно необходимо восстанавливать экран и герметизировать стык. Для таких кабелей подходят и термоусадка, и холодная усадка.

Наружная или внутренняя установка: как не ошибиться

Условия эксплуатации муфты — второй по важности фактор после типа кабеля. Ошибка здесь приводит к быстрой деградации изоляции.

Муфты наружной установки

Их эксплуатируют на открытом воздухе: на фасадах зданий, на опорах, в распределительных пунктах под навесом. Они должны выдерживать прямой солнечный свет (УФ-стабилизация), дождь, снег, перепады температур от -50 до +50 °C. Обычно они имеют усиленный защитный кожух и дополнительную герметизацию вводов.

Совет: при монтаже муфты наружной установки обязательно делайте «петлю» кабеля ниже муфты, чтобы конденсат стекал, а не скапливался внутри.

Муфты внутренней установки

Они работают в помещениях, кабельных тоннелях, этажных щитках. На них не действуют осадки и УФ, но есть другие риски: повышенная влажность в подвалах, возможные затопления, воздействие масла или химикатов. Конструкция может быть более лёгкой, но требования к пожарной безопасности — выше.

Как читать маркировку муфты

Маркировка — это язык производителя. Научившись его читать, вы сэкономите часы на подборе.

Основные буквенные индексы:

• К — концевая;
• С — соединительная;
• О — ответвительная;
• Н — наружной установки;
• В — внутренней установки;
• Т — термоусаживаемая;
• Х — холодной усадки (иногда используют другие обозначения);
• Э — эпоксидная (заливная).

Пример: 3СТп-10 — соединительная термоусаживаемая муфта для трёхжильного кабеля на 10 кВ. Цифры после дефиса или букв могут указывать на диапазон сечений (например, 70–120 мм²).

У разных производителей маркировка может отличаться, поэтому всегда сверяйтесь с технической документацией. Ошибка в расшифровке — частая причина заказа не той муфты. Для удобства выбора и ознакомления с характеристиками различных муфт перейдите по ссылке https://enervic.ru/products/kabelnye-mufty-10-20-kv/, где представлена подробная информация о продукции.

Пошаговый алгоритм выбора муфты 10 или 20 кВ

Не полагайтесь на интуицию — пройдите по всем пунктам этого чек-листа.

1. Узнайте класс напряжения кабеля. Муфта должна быть рассчитана на него или выше. Муфта 20 кВ на кабель 10 кВ ставится без проблем, обратная замена — грубая ошибка.
2. Посчитайте количество жил. Одна, три, четыре или пять. Для трёхфазных систем чаще всего используют трёхжильные кабели, но встречаются и четырёхжильные (с нулевой жилой) для сетей с глухозаземлённой нейтралью.
3. Определите сечение жил. Измерьте штангенциркулем или посмотрите на маркировку кабеля. Муфта должна точно соответствовать сечению — запас по сечению недопустим, так как ухудшает контакт.
4. Узнайте материал жил. Медь или алюминий. Для алюминия нужна специальная паста и инструмент для опрессовки, для меди — медные гильзы и пайка (иногда).
5. Уточните тип изоляции. СПЭ, бумага или ПВХ/ПЭ. От этого зависит конструкция муфты, особенно экранирование.
6. Оцените место установки. Наружная, внутренняя, под землёй, в воде?
7. Выберите технологию монтажа. Термоусадка, холодная усадка или заливка — с учётом условий на объекте и квалификации персонала.
8. Проверьте диаметр кабеля. Муфта должна плотно облегать кабель — ни зазоров, ни чрезмерного натяга.
9. Запросите сертификаты. Муфта должна иметь сертификат соответствия и протоколы испытаний на электрическую прочность.

Монтаж муфты: от разделки до испытаний

Монтаж муфты — это не «надень и затяни». Это технологический процесс, в котором важны каждый миллиметр и каждый градус.

Общие этапы монтажа

1. Подготовка кабеля. Выровнять концы, зачистить от грязи и масел, проверить отсутствие влаги внутри (для бумажной изоляции).
2. Разделка кабеля. Удалить оболочки, броню, экраны и изоляцию по размерам, указанным в инструкции к муфте. Ступени разделки должны быть чёткими.
3. Установка элементов муфты. Надеть термоусаживаемые трубки, ленты, стресс-конусы или смонтировать форму для заливки.
4. Соединение жил. Опрессовка или сварка. Для алюминия — обязательная зачистка оксидной плёнки и использование пасты.
5. Восстановление изоляции и экрана. Намотка самослипающихся лент, установка полупроводниковых элементов.
6. Герметизация. Нагрев (термоусадка), снятие оправки (холодная усадка) или заливка компаунда.
7. Испытания. Измерение сопротивления изоляции мегомметром, испытание повышенным напряжением (обычно 2,5 или 3 Uном) в течение 5–10 минут.

Типичные ошибки при монтаже

• Неправильная разделка. Ступени не соответствуют инструкции — стресс-конус оказывается не на месте, поле искажается.
• Плохая зачистка жил. Остатки изоляции или окислы ухудшают контакт, нагрев и ускоренное старение.
• Недостаточный нагрев термоусадки. Воздушные пузыри, влага проникает внутрь — муфта «умирает» за 1–2 года.
• Перегрев термоусадки. Материал становится ломким, появляются трещины.
• Грязные руки при работе. Даже отпечатки пальцев на полупроводниковых слоях могут создать точки повышенного напряжения.

Расценки на монтаж в смете

Стоимость монтажа муфты сильно варьируется в зависимости от региона, типа муфты и сложности доступа. Для укрупнённых расчётов можно использовать справочники, например, сборники ФЕР (Федеральные единичные расценки). В среднем монтаж одной соединительной муфты 10 кВ занимает 2–4 человеко-часа.

Кого выбрать: обзор производителей и что проверять

При выборе производителя не гонитесь за брендом, а проверяйте три вещи:

• Сертификаты. Есть ли действующий сертификат соответствия и протоколы испытаний?
• Инструкция. Подробная, на русском языке, с картинками? Это говорит о серьёзности производителя.
• Гарантия. Качественные муфты идут с гарантией от 5 лет и выше.

На рынке есть как мировые лидеры (Raychem, 3M, TE Connectivity), так и российские производители, которые успешно импортозамещают продукцию. Многие отечественные муфты ничем не уступают зарубежным, а цена часто ниже.

Сколько стоит муфта: факторы цены

Цена муфты — это лишь часть затрат. Вот что её определяет:

• Тип муфты. Соединительные обычно дороже концевых из-за сложности конструкции.
• Технология. Холодная усадка дороже термоусадки, но быстрее монтируется.
• Материалы. Силикон и каучук дороже термопластов.
• Сечение и количество жил. Чем больше, тем выше цена.
• Производитель. Импортные бренды часто имеют наценку за имя.
• Комплектация. Наличие заземляющих проводников, клеев, щёток, инструкции — всё влияет на конечную стоимость.

Но помните: экономия на муфте — это экономия на надёжности. Дешёвая муфта может выйти из строя через год, и затраты на её замену (включая простой оборудования) многократно превысят первоначальную разницу.

Часто задаваемые вопросы (FAQ)

Можно ли соединить кабель 10 кВ муфтой 20 кВ?

Да, это допустимо. Муфта на 20 кВ имеет больший запас электрической прочности, поэтому она без проблем работает на 10 кВ. Обратная замена — категорически запрещена.

Что лучше: термоусадка или холодная усадка?

Зависит от условий. Если у вас есть доступ к сети, хорошая погода и квалифицированный персонал — термоусадка сэкономит бюджет. Если монтаж ведётся в сыром подвале, зимой или нужно быстро восстановить линию — холодная усадка выигрывает.

Как часто нужно проверять муфты?

Плановые испытания кабельных линий проводят обычно раз в 1–3 года. При этом муфты проверяют визуально и измеряют сопротивление изоляции. Если есть подозрения — проводят испытание повышенным напряжением.

Что делать, если муфта нагревается?

Нагрев — признак плохого контакта или частичного пробоя. Немедленно отключите линию и вызывайте специалистов. Эксплуатация нагревающейся муфты недопустима.

Какой ГОСТ на кабельные муфты?

Основной — ГОСТ 7006-72 для муфт с бумажной и пластмассовой изоляцией. Для муфт на основе СПЭ действуют технические условия заводов-изготовителей, утверждённые в установленном порядке.

Выбор и монтаж кабельной муфты 10 или 20 кВ — это процесс, где нет места «на глаз». Каждый параметр: напряжение, сечение, изоляция, условия установки — критичен. Ошибка на любом этапе может привести к аварии, которая обойдётся в тысячи раз дороже, чем правильно подобранная муфта.

Мы разобрали все основные типы муфт, их технологии, критерии выбора и тонкости монтажа. Теперь у вас есть карта, по которой можно двигаться. Доверяйте инструкциям производителей, проверяйте сертификаты и не бойтесь задавать вопросы техническим специалистам. Кабельная муфта — это ответственность, но если подойти к ней грамотно, она будет служить десятилетиями.
