Алюминиевая шина (АД31, АД31Т, АД0): размеры, допустимый ток, ГОСТ 15176-89, вес и расчёт

Алюминиевая шина АД31, АД31Т и АД0: реальные отличия, допустимый ток по ПУЭ, таблицы сечений, масса 1 метра, требования ГОСТ 15176-89 и практические рекомендации по монтажу и соединению с медью.

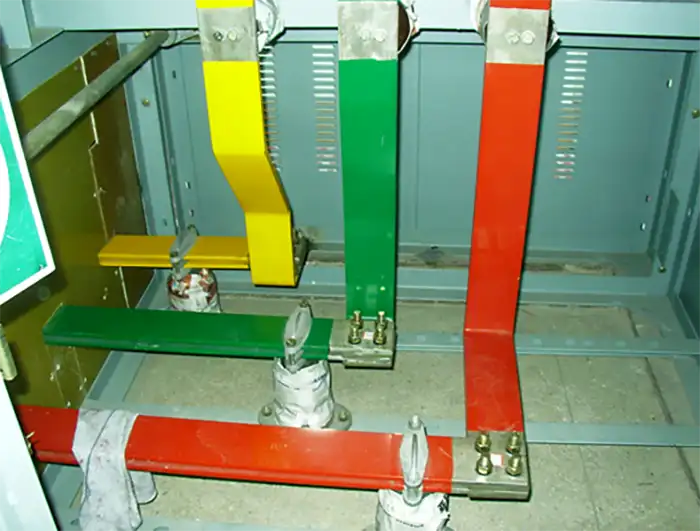

Алюминиевая шина — это базовый токопроводящий элемент распределительных устройств, ГРЩ, ВРУ и трансформаторных подстанций. На практике её выбирают не только из-за цены. Важны масса, механическая прочность, удобство монтажа и предсказуемость поведения при нагреве.

По плотности алюминий почти в 3 раза легче меди (2,7 г/см³ против ~8,9 г/см³), что снижает нагрузку на изоляторы и металлоконструкции. При корректном подборе сечения и соблюдении требований ПУЭ алюминиевая шина уверенно работает в сетях 0,4–10 кВ и выше.

Марки алюминиевых шин: АД31, АД31Т, АД31Т1 и АД0 — что выбрать

АД31 — универсальный сплав для шин

АД31 — деформируемый алюминиевый сплав системы Al-Mg-Si. Он сочетает достаточную электропроводность и механическую прочность, поэтому чаще всего используется для изготовления шин прямоугольного сечения.

Химический состав АД31 (по ГОСТ 4784-2019)

Типовые характеристики АД31:

• Предел прочности — до ~200–215 МПа (в зависимости от состояния)
• Плотность — 2,7 г/см³
• Удельное электрическое сопротивление — порядка 0,028–0,032 Ом·мм²/м
• Хорошая коррозионная стойкость в атмосферных условиях

В состоянии без термообработки сплав более пластичный и удобен при гибке.

АД31Т и АД31Т1 — отличия по прочности и термообработке

Буквенные обозначения указывают на технологию термического упрочнения сплава (закалка с последующим старением):

• АД31 (без термообработки / горячепрессованная): Мягкий и максимально пластичный металл. Легко гнётся под острыми углами, но обладает низким пределом текучести.
• АД31Т (закалённая и естественно престарелая): После закалки металл выдерживается при комнатной температуре. Процесс естественного старения формирует оптимальный баланс прочности и пластичности.
• АД31Т1 (закалённая и искусственно престарелая): После закалки шина подвергается длительному нагреву в печах (при температуре ~160–180 °C). Это приводит к максимальному выделению упрочняющих фаз (Mg₂Si), повышая твердость и предел прочности, но снижая пластичность при гибе.

Почему АД31Т держит токи короткого замыкания (КЗ): При протекании токов КЗ на шины действуют колоссальные электродинамические усилия (ударные нагрузки на изгиб и срез между изоляторами). Шина из необработанного АД31 или АД0 при апериодическом броске тока КЗ быстро превышает предел текучести, неизгладимо деформируется, сближает фазы и провоцирует межфазное замыкание. Шины АД31Т благодаря высокому пределу текучести (σ₀,₂ ≥ 110–130 МПа против 60–70 МПа у АД31) работают в области упругих деформаций, полностью сохраняя геометрию ошиновки и стойкость к вибрациям.

АД0 — когда важна максимальная проводимость

АД0 — технически чистый алюминий (не менее 99% Al). Он обладает более высокой электропроводностью по сравнению с АД31, но значительно уступает по механической прочности.

Поэтому шина АД0 используется реже — в установках с невысокими механическими нагрузками и приоритетом минимальных потерь.

Сравнение характеристик марок и состояний сплавов (АД0, АД31, АД31Т, АД31Т1)

ГОСТ на алюминиевые шины: что реально регламентируется

ГОСТ 15176-89

ГОСТ 15176-89 устанавливает требования к алюминиевым электротехническим шинам: размеры, предельные отклонения, состояние поверхности, марки сплавов и состояние поставки.

ГОСТ 4784-2019

Определяет химический состав деформируемых алюминиевых сплавов (включая АД31 и АД0).

ГОСТ 18475-82

Регламентирует сортамент прессованных профилей из алюминиевых сплавов, которые также могут применяться в электротехнических системах.

Важно понимать: ГОСТ определяет геометрию и качество металла, а допустимые токовые нагрузки рассчитываются по ПУЭ с учётом условий установки.

Размеры и сечения алюминиевых шин — таблица популярных типоразмеров

* Примечание: Токовые нагрузки приведены по ПУЭ (7-е издание, табл. 1.3.31) для переменного тока при расположении шин «на ребро» в помещении при t = +25 °C. При расположении шин «плашмя» нагрузки следует уменьшать на 5–8%.

Выбор сечения всегда начинается с расчётного тока, а не «по привычке». Далее учитываются:

1. Способ прокладки (в воздухе, в коробе, в пакете)
2. Температура окружающей среды
3. Количество параллельных шин
4. Условия короткого замыкания

Допустимый ток алюминиевой шины — ориентиры и расчёт

Допустимый длительный ток зависит от плотности тока и условий охлаждения. Для открытой установки ориентировочная плотность тока для алюминия обычно принимается в пределах 0,8–1,2 А/мм² (уточняется по ПУЭ и проектным данным).

Влияние пространственного положения и температуры среды (коэффициенты ПУЭ)

Табличные токовые нагрузки из ПУЭ рассчитаны на идеальные условия: вертикальная ориентация («на ребро») и база +25 °C. На практике требуются корректировки:

• Ориентация «плашмя»: При горизонтальном расположении ухудшается конвективный отвод тепла с широкой плоскости. Допустимый ток снижается на 5–8% (применяется понижающий коэффициент K = 0,92–0,95).
• Температура воздуха выше +25 °C: По ПУЭ (табл. 1.3.3) пересчет пропускной способности шины производится поправочными коэффициентами в зависимости от условий эксплуатации:
  • при +30 °C — K = 0,95
  • при +35 °C — K = 0,89
  • при +40 °C — K = 0,83
  • при +45 °C — K = 0,76

Ориентировочные значения

Точное значение определяется расчётом и условиями охлаждения.

Формула расчёта

I = S × J × K_попр

где S — площадь сечения (мм²), J — допустимая плотность тока (А/мм²), K_попр — произведение поправочных коэффициентов (температура, ориентация, количество шин в пакете).

Дополнительно проверяется термическая стойкость при КЗ и механическая прочность на электродинамические усилия.

Вес алюминиевой шины — как быстро посчитать массу

Масса 1 метра рассчитывается через площадь сечения и плотность алюминия.

m = S × ρ

где S — площадь (в м²), ρ ≈ 2700 кг/м³.

Например:

• 50×5 (250 мм²) — около 0,675 кг/м
• 40×4 (160 мм²) — около 0,432 кг/м
• 100×10 (1000 мм²) — около 2,7 кг/м

Эти данные важны при расчёте нагрузки на изоляторы и каркасы шинных мостов.

Соединение алюминиевой шины — проблемы текучести, пасты и момента затяжки

Главная сложность болтового контакта алюминия — его высокая текучесть (хладотекучесть) под постоянным давлением. В процессе эксплуатации шина нагревается от тока и расширяется. Из-за отсутствия упругости металл «выдавливается» из-под стального болта. При последующем остывании в стыке образуется микрозазор, растёт переходное сопротивление, начинается нагрев контакта и его разрушение.

Таблица нормируемых моментов затяжки болтовых соединений

Затяжку болтовых соединений алюминиевых шин необходимо строго выполнять динамометрическим ключом по ГОСТ 10434-82:

Обязательные атрибуты надежного контакта

• Тарельчатые пружины (шайбы Бельвиля DIN 6796): Категорически запрещено ограничиваться стандартной гроверной шайбой (DIN 127). Только пружины Бельвиля компенсируют температурные расширения алюминия, создавая постоянное упругое давление на шину как при +20 °C, так и при рабочем нагреве до +80 °C.
• Защитная кварц-вазелиновая паста (КПП, ЗКП): На воздухе алюминий мгновенно покрывается пленкой оксида Al₂O₃ с диэлектрическими свойствами. Перед сборкой контакт зачищают под слоем пасты. Абразивные микрочастицы кварца разрушают оксидную пленку, а вазелиновая основа изолирует очищенный металл от кислорода, предотвращая повторное окисление.

Соединение алюминия с медью

Прямой контакт меди и алюминия в присутствии влаги вызывает гальваническую коррозию. Это одна из самых частых причин ухудшения контакта.

Правильные решения:

• Биметаллические переходные пластины (алюмомедные ШАМ)
• Гальваническое лужение (медь или алюминий покрывают оловом)
• Применение кварц-вазелиновой пасты и контроль момента затяжки

При монтаже обязательно снимается оксидная плёнка и выполняется повторная контрольная протяжка динамометрическим ключом через 24 часа после подачи нагрузки (первого цикла нагрева).

Гибка и сварка алюминиевых шин

Гибка выполняется с соблюдением минимального радиуса, чтобы избежать микротрещин. Для АД31Т радиус должен быть больше, чем для мягкого состояния.

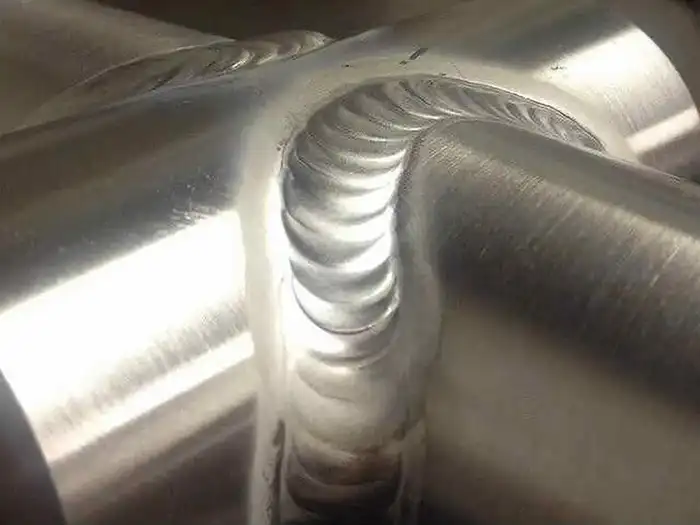

Особенности сварки TIG (аргонодуговая сварка)

Сварка шин АД31/АД31Т выполняется неплавящимся вольфрамовым электродом в среде защитного газа (аргон высшего сорта) на переменном токе (AC):

• Присадочные прутки: Применяется ER4043 (AlSi5 — присадка с кремнием, снижает горячеломкость) или ER5356 (AlMg5 — присадка с магнием для большей прочности сварного шва).
• Проблема разупрочнения сварной зоны: Под действием сварочной дуги (температура свыше +600 °C) в зоне термического влияния (ЗТВ) происходит термический отжиг. Сплав АД31Т локально теряет эффект закалки и старения, а его прочность в зоне шва падаёт до уровня базового незакалённого АД31 (σв ≈ 110–120 МПа). Это критично учитывать при проектировании несущих шинных мостов.

В распределительных устройствах предпочтительнее использовать болтовые соединения — они ремонтопригодны, контролируемы и не приводят к разупрочнению металла.

Где купить алюминиевую шину и что проверить перед поставкой

При заказе важно проверить:

• Марку сплава и состояние (АД31, АД31Т и т.д.)
• Соответствие ГОСТ 15176-89
• Геометрию и отсутствие скручиваний
• Наличие сертификатов

Поставки алюминиевых шин осуществляют профильные металлопрокатные компании. К примеру, продукцию электротехнического назначения предлагает МДМ Групп, где доступны различные типоразмеры и состояния сплавов.
