Устройства плавного пуска: принцип работы, схемы подключения, выбор и рейтинг лучших моделей

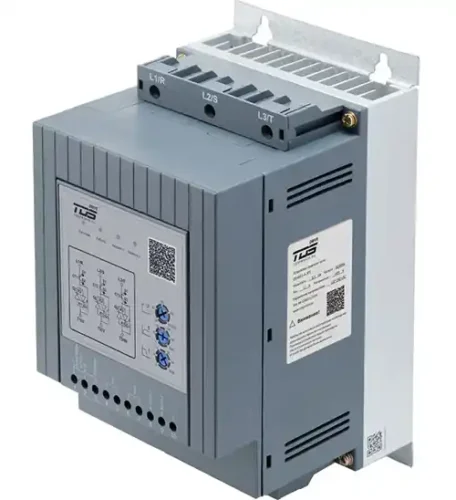

Устройство плавного пуска (УПП) — электронный прибор, который постепенно увеличивает напряжение на электродвигателе при запуске, предотвращая резкие скачки тока. Это критически важно для:

• Насосов, вентиляторов, компрессоров.

• Кранового оборудования и конвейеров.

• Любых систем с высокими пусковыми нагрузками.

Принцип работы и устройство

Как работает УПП?

УПП управляет напряжением с помощью тиристоров — полупроводниковых элементов, которые «дозируют» подачу энергии. Основные этапы:

1. Плавный старт. Напряжение растет от 0 до 100% за заданное время (например, 10 сек).

2. Рабочий режим. После запуска УПП переходит в байпас, минуя тиристоры.

3. Плавный останов. Снижение напряжения для избежания гидроударов (в насосах).

Технологии:

• Тиристорные УПП (90% рынка): Высокая точность, компактность.

• Реостатные УПП: Устаревшие, но дешевые модели.

Пример:

УПП Schneider Altistart 22 снижает пусковой ток двигателя 30 кВт с 210А до 60А. Другие примеры устройств плавного пуска можете посмотреть в каталоге https://avt-drive.ru/category/softstart/ или на сайте любого производителя.

Основные компоненты УПП

• Тиристоры: Регулируют напряжение.

• Контроллер: Задает параметры запуска/останова.

• Байпасный контактор: Шунтирует тиристоры после запуска.

• Радиатор охлаждения: Отводит тепло от тиристоров.

Популярные бренды и модели

Schneider Electric Altistart

• ATS01N222QN (до 22 кВт). Для насосов, вентиляторов. Цена: 15 000 руб.

• ATS48 (до 500 кВт). Промышленные двигатели с функцией торможения.

Преимущества:

• Защита от перегрузок и перегрева.

• Простая интеграция с системами управления.

ABB PSR и PST

• PSR30-600-70 (30 кВт): Компактный модуль для станков.

• PSTX105 (105 кВт): Для тяжелого оборудования (дробилки, мельницы).

Особенности:

• Встроенный фильтр помех.

• Поддержка MODBUS.

Siemens Sirius 3RW40

• 3RW4046-1BB14 (45 кВт): Для кранов и лифтов.

• 3RW4073-6BB44 (75 кВт): Реверсивный пуск, защита от обрыва фазы.

Российские аналоги

• ESQ GS7-055 (55 кВт): Аналог Schneider, цена от 22 000 руб.

• Веспер УПП-15: Для двигателей до 15 кВт, с ручной настройкой.

Технические параметры и выбор

Как подобрать УПП по мощности?

Формула расчета тока:

Iпуск=Pдвиг×10003×U×cos⁡ϕIпуск​=3​×U×cosϕPдвиг​×1000​

Напряжение питания: 220В vs 380В

• 220В: Для бытовых насосов, электроинструментов (до 3 кВт).

• 380В: Промышленные двигатели (от 5.5 кВт).

Подключение и монтаж

Схемы подключения УПП

Стандартная схема для двигателя 380В:

1. Подайте питание на клеммы L1, L2, L3.

2. Подключите двигатель к выходам T1, T2, T3.

3. Установите байпасный контактор параллельно тиристорам.

Применение в промышленности

Для насосов и скважинного оборудования

Топ-3 модели для насосов 380В:

1. Schneider ATS01N222QN.

2. ESQ GS7-055.

3. ABB PSTX105.

Как УПП защищает от гидроударов:

• Плавный останов снижает давление в трубопроводе.

Документация и устранение неисправностей

Расшифровка ошибок

• OLF: Перегрузка по току. Проверьте двигатель и настройки.

• PHF: Обрыв фазы. Проверьте соединения и предохранители.

Примеры популярных моделей и цен на них

Частые вопросы (FAQ)

Как отличить УПП от частотного преобразователя?

• УПП: Только управление пуском/остановом.

• Частотник: Регулирует скорость вращения двигателя.

Можно ли использовать УПП для болгарки?

Да, модели на 220В (например, Веспер УПП-2.2).

Выбор УПП зависит от мощности двигателя, напряжения и задач. Для насосов подойдет Schneider ATS01, для промышленности — ABB PSTX. Не экономьте на защите оборудования!
