Пробоотборники для нефтепродуктов: виды, стандарты ГОСТ, как выбрать и купить

Важность пробоотборников для нефтепродуктов в промышленности

Пробоотборники для нефтепродуктов являются неотъемлемым элементом системы контроля качества в нефтегазовой промышленности. Эти устройства позволяют оперативно и точно получить образцы нефти и нефтепродуктов, которые затем анализируются на предмет соответствия стандартам и техническим требованиям. Важность пробоотборников обусловлена несколькими ключевыми факторами:

Контроль качества продукции

Одной из главных задач пробоотборников является обеспечение возможности регулярного контроля качества продукции. Образцы, взятые с помощью пробоотборников, проходят анализ на физико-химические свойства, что позволяет выявить наличие примесей, соответствие требованиям ГОСТ и других нормативов, а также проверить характеристики продукта на различных стадиях его переработки.

Безопасность производства

Использование пробоотборников минимизирует риски, связанные с утечками и возгораниями при заборе проб. Современные пробоотборники оснащены системами герметизации, что позволяет исключить контакт операторов с опасными веществами и избежать возможных аварийных ситуаций.

Экономическая эффективность

Точный и своевременный отбор проб позволяет выявить несоответствие продукции нормативам на ранних стадиях производства, что снижает вероятность выпуска бракованной продукции и связанные с этим убытки. Кроме того, качественный контроль позволяет оптимизировать процессы переработки и транспортировки нефтепродуктов, что способствует экономии ресурсов.

Соответствие нормативам и стандартам

Нефтепродукты подлежат строгому контролю со стороны государственных и международных органов. Пробоотборники позволяют осуществлять отбор проб в соответствии с установленными стандартами (например, ГОСТ), что необходимо для подтверждения качества продукции и соблюдения нормативных требований.

Основные функции пробоотборников

Отбор репрезентативных проб

Пробоотборники предназначены для взятия образцов, которые точно отражают свойства всей партии продукции. Это важно для получения достоверных данных при лабораторных анализах и оценки качества нефти и нефтепродуктов.

Герметизация

Современные пробоотборники обеспечивают герметичность процесса отбора проб, что исключает возможность утечек и загрязнений. Это особенно важно при работе с летучими и токсичными веществами.

Простота и безопасность эксплуатации

Большинство пробоотборников сконструированы таким образом, чтобы их использование было максимально простым и безопасным для операторов. Многие устройства оснащены автоматическими системами управления, что снижает вероятность ошибок при отборе проб.

Применение пробоотборников

Нефтеперерабатывающие заводы

На нефтеперерабатывающих заводах пробоотборники используются для контроля качества сырой нефти и готовых нефтепродуктов на всех стадиях переработки. Это позволяет своевременно вносить корректировки в технологические процессы и обеспечивать соответствие продукции требованиям рынка.

Транспортировка и хранение

При транспортировке и хранении нефтепродуктов пробоотборники используются для мониторинга состояния продукции. Это важно для предотвращения деградации качества продукта и своевременного выявления возможных загрязнений или изменений в составе.

Исследовательские лаборатории

В исследовательских лабораториях пробоотборники применяются для проведения различных анализов и испытаний нефтепродуктов. Это позволяет разрабатывать новые технологии переработки и улучшения качества продукции.

Пробоотборники для нефтепродуктов играют ключевую роль в обеспечении качества и безопасности нефтепродуктов на всех этапах их производства, транспортировки и хранения. Они позволяют осуществлять точный и своевременный контроль, что является залогом успешной и безопасной работы нефтегазовой промышленности.

Виды пробоотборников для нефтепродуктов

Стационарные пробоотборники

Описание. Стационарные пробоотборники устанавливаются в одном месте и используются для постоянного контроля качества нефтепродуктов. Они могут быть интегрированы в трубопроводы, резервуары и другие стационарные объекты.

Ключевые характеристики

• Непрерывный мониторинг. Обеспечивают постоянный отбор проб для непрерывного контроля качества.
• Высокая точность. Обладают высокой точностью отбора проб, что важно для получения достоверных данных.
• Автоматизация. Многие стационарные пробоотборники оснащены автоматическими системами управления и обработки данных.

Применение

• Нефтеперерабатывающие заводы.
• Резервуарные парки.
• Трубопроводы для транспортировки нефти и нефтепродуктов.

Преимущества

• Высокая точность и надежность.
• Возможность интеграции с системами автоматического контроля.
• Долговечность и низкие эксплуатационные расходы.

Недостатки

• Высокая стоимость установки и обслуживания.
• Необходимость стационарного размещения.

Переносные пробоотборники

Описание. Переносные пробоотборники предназначены для мобильного использования. Они компактны и могут быть легко перемещены для отбора проб в различных точках.

Ключевые характеристики

• Мобильность. Легкость и компактность позволяют использовать их в полевых условиях.
• Универсальность. Подходят для отбора проб в различных условиях и из разных емкостей.
• Простота эксплуатации. Обычно не требуют сложных навыков для использования.

Применение

• Полевые исследования.
• Экстренные проверки качества на различных объектах.
• Малые предприятия и лаборатории.

Преимущества

• Легкость и удобство использования.
• Возможность быстрого реагирования и оперативного отбора проб.
• Относительно низкая стоимость.

Недостатки

• Меньшая точность по сравнению со стационарными пробоотборниками.
• Ограниченные возможности для автоматизации.

Ручные пробоотборники

Описание. Ручные пробоотборники используются для взятия проб вручную. Они просты в конструкции и эксплуатации.

Ключевые характеристики

• Простота конструкции. Обычно состоят из простых механических частей.
• Независимость от внешних источников энергии. Не требуют подключения к электрическим сетям или другим системам.
• Экономичность. Низкая стоимость изготовления и обслуживания.

Применение

• Лабораторные исследования.
• Небольшие производства.
• Полевые условия.

Преимущества

• Легкость и простота в использовании.
• Низкая стоимость.
• Независимость от внешних источников энергии.

Недостатки

• Низкая точность по сравнению с автоматическими системами.
• Ограниченные возможности для использования в промышленных масштабах.

Автоматические пробоотборники

Описание. Автоматические пробоотборники обеспечивают полностью автоматизированный процесс отбора проб. Они могут быть интегрированы в сложные системы контроля и управления.

Ключевые характеристики

• Автоматизация процесса. Полностью автоматизированный отбор проб без участия оператора.
• Высокая точность и повторяемость. Обеспечивают стабильные результаты.
• Интеграция с системами управления. Могут быть подключены к SCADA и другим системам для мониторинга и управления.

Применение

• Крупные нефтеперерабатывающие заводы.
• Системы транспортировки и хранения нефти.
• Лаборатории высокого уровня.

Преимущества

• Высокая точность и надежность.
• Полная автоматизация процесса.
• Возможность интеграции в сложные системы управления.

Недостатки

• Высокая стоимость установки и обслуживания.
• Сложность настройки и эксплуатации.

Сравнение типов пробоотборников

Выбор пробоотборника зависит от конкретных условий эксплуатации и требований к точности и автоматизации процесса отбора проб.

Виды пробоотборников по типу среды и принципу действия

Классификация по типу среды

1. Пробоотборники для нефтепродуктов. Эти пробоотборники предназначены для взятия проб различных нефтепродуктов, таких как бензин, дизельное топливо, мазут и другие. Они обеспечивают герметичность и предотвращают испарение легких фракций.

2. Пробоотборники для газа. Используются для отбора проб газообразных углеводородов и других газов. Эти устройства сконструированы таким образом, чтобы обеспечить безопасность и точность при работе с высокими давлениями и температурой.

3. Пробоотборники для воды и водных растворов. Применяются для отбора проб воды, водных растворов и эмульсий. Они устойчивы к коррозии и химическому воздействию.

Классификация по принципу действия

1. Поршневые пробоотборники. Пробоотборники с поршневым механизмом работают за счет перемещения поршня, который вытесняет жидкость в пробоотборный контейнер. Они обеспечивают точный и равномерный забор проб.

2. Мембранные пробоотборники. Используют мембрану для создания давления и забора пробы. Мембранные пробоотборники подходят для работы с агрессивными и коррозионными средами.

3. Вакуумные пробоотборники. В этих устройствах используется вакуум для всасывания пробы в контейнер. Вакуумные пробоотборники подходят для работы с легковоспламеняющимися и токсичными веществами, так как обеспечивают герметичность процесса.

Пробоотборники по типу среды и принципу действия

Донные пробоотборники для нефтепродуктов

Особенности конструкции и применения донных пробоотборников

Донные пробоотборники предназначены для взятия проб нефтепродуктов с нижних слоев резервуаров и емкостей. Это особенно важно для анализа осадков и тяжелых фракций, которые скапливаются на дне. Конструкция донного пробоотборника позволяет проводить забор проб без перемешивания содержимого резервуара, что обеспечивает точность и репрезентативность получаемых образцов.

Основные элементы конструкции

1. Трубка пробоотборника. Длинная трубка, которая опускается на дно резервуара.
2. Клапан. Обеспечивает герметичность процесса отбора пробы и предотвращает утечку жидкости.
3. Резервуар для пробы. Контейнер, в который собирается проба.
4. Механизм управления. Может быть ручным или автоматическим, позволяет открывать и закрывать клапан для забора пробы.

Применение

• Анализ осадков и тяжелых фракций нефтепродуктов.
• Контроль качества продукции в резервуарах и емкостях.
• Мониторинг состояния нефтепродуктов на различных этапах хранения и транспортировки.

Преимущества использования донных пробоотборников в различных условиях

Точность и репрезентативность. Донные пробоотборники позволяют получать точные и репрезентативные образцы, что особенно важно для анализа осадков и тяжелых фракций. Это помогает точно оценить качество продукции и выявить возможные загрязнения.

Минимизация риска загрязнения. Конструкция пробоотборника обеспечивает герметичность процесса, что минимизирует риск загрязнения пробы и окружающей среды. Это особенно важно при работе с опасными и токсичными веществами.

Удобство использования. Донные пробоотборники могут быть оборудованы автоматическими системами управления, что облегчает их использование и снижает вероятность ошибок оператора. Это особенно полезно в условиях, требующих частого и регулярного отбора проб.

Экономическая эффективность. Использование донных пробоотборников для нефтепродуктов позволяет своевременно выявлять несоответствия в качестве продукции, что помогает избежать затрат, связанных с переработкой или утилизацией бракованной продукции. Кроме того, это способствует оптимизации процессов хранения и транспортировки.

Примеры моделей донных пробоотборников

Пробоотборник ПЭ-1600

• Конструкция. Изготовлен из нержавеющей стали, оснащен автоматическим клапаном и трубкой длиной 1600 мм.
• Применение. Подходит для отбора проб из резервуаров среднего и большого объема.
• Преимущества. Высокая точность отбора, долговечность, устойчивость к коррозии.

Пробоотборник ПЭ-1630

• Конструкция. Трубка длиной 1630 мм, автоматический клапан, герметичный резервуар для пробы.
• Применение. Идеален для использования в нефтеперерабатывающих заводах и резервуарных парках.
• Преимущества. Простота эксплуатации, высокая точность, надежность.

Пробоотборник ПН-4М

• Конструкция. Компактный, ручной пробоотборник с трубкой длиной 4 метра.
• Применение. Подходит для полевых условий и небольших резервуаров.
• Преимущества. Легкость и удобство использования, низкая стоимость.

Таблица сравнения моделей донных пробоотборников

Спецификации и стандарты

Обзор стандартов и требований ГОСТ для пробоотборников

В Российской Федерации и других странах СНГ, стандарты ГОСТ являются основополагающими нормативами, регулирующими требования к качеству, безопасности и эффективности промышленного оборудования, в том числе пробоотборников для нефтепродуктов. Стандарты ГОСТ определяют технические характеристики, конструкционные особенности и методы испытаний пробоотборников, обеспечивая единый подход к их производству и эксплуатации.

Основные стандарты ГОСТ для пробоотборников

1. ГОСТ Р 8.563-2009 – Государственная система обеспечения единства измерений. Пробоотборники для нефти и нефтепродуктов. Общие технические условия.
2. ГОСТ 2517-2012 – Нефть и нефтепродукты. Метод отбора проб.
3. ГОСТ 2517.1-2012 – Нефть и нефтепродукты. Метод отбора проб. Часть 1. Общие требования.

Ключевые требования стандартов

• Герметичность и надежность. Пробоотборники должны быть герметичными, исключая возможность утечек и контакта с окружающей средой.
• Материалы. Конструкционные материалы должны быть устойчивыми к коррозии и воздействию нефтепродуктов.
• Точность отбора проб. Пробоотборники должны обеспечивать получение репрезентативных образцов, соответствующих всей партии продукции.
• Безопасность. Устройства должны быть безопасны для операторов и исключать риск возгораний или других аварийных ситуаций.

Важность соблюдения стандартов для обеспечения качества и безопасности проб

Соблюдение стандартов ГОСТ при производстве и эксплуатации пробоотборников имеет критическое значение для обеспечения качества и безопасности проб нефтепродуктов. Несоблюдение этих нормативов может привести к следующим негативным последствиям:

Недостоверность данных анализа. Пробоотборники, не соответствующие стандартам, могут давать неточные или нерепрезентативные пробы, что приводит к неправильной оценке качества продукции. Это может стать причиной производства бракованной продукции и последующих финансовых убытков.

Утечки и загрязнения. Использование пробоотборников, не соответствующих требованиям герметичности, может привести к утечкам нефтепродуктов и загрязнению окружающей среды. Это создает риск аварийных ситуаций и наносит вред экологии.

Риски для здоровья и безопасности. Пробоотборники, не соответствующие стандартам безопасности, могут представлять опасность для операторов, увеличивая риск травм и возгораний. Это особенно критично при работе с легковоспламеняющимися и токсичными веществами.

Примеры пробоотборников, соответствующих ГОСТ (ПН 4М, ПЭ 1600, ПЭ 1630)

Пробоотборник ПН 4М

• Соответствие ГОСТ. Соответствует требованиям ГОСТ Р 8.563-2009 и ГОСТ 2517-2012.
• Характеристики. Ручной пробоотборник с трубкой длиной 4 метра, изготовленной из нержавеющей стали.
• Применение. Подходит для полевых условий и небольших резервуаров.
• Преимущества. Простота использования, надежность, соответствие стандартам.

Пробоотборник ПЭ 1600

• Соответствие ГОСТ. Соответствует требованиям ГОСТ Р 8.563-2009 и ГОСТ 2517-2012.
• Характеристики. Автоматический пробоотборник с трубкой длиной 1600 мм, изготовленной из нержавеющей стали.
• Применение. Подходит для средних и больших резервуаров.
• Преимущества. Высокая точность отбора, долговечность, автоматизация процесса.

Пробоотборник ПЭ 1630

• Соответствие ГОСТ. Соответствует требованиям ГОСТ Р 8.563-2009 и ГОСТ 2517-2012.
• Характеристики. Автоматический пробоотборник с трубкой длиной 1630 мм, изготовленной из нержавеющей стали.
• Применение. Идеален для использования в нефтеперерабатывающих заводах и резервуарных парках.
• Преимущества. Простота эксплуатации, высокая точность, надежность.

Таблица сравнения моделей пробоотборников, соответствующих ГОСТ

Специфические виды пробоотборников

Щелевые пробоотборники: описание и применение

Щелевые пробоотборники представляют собой устройства, предназначенные для отбора проб нефтепродуктов через узкие щели или отверстия в резервуарах или трубопроводах. Такие пробоотборники широко используются в тех случаях, когда необходимо получить пробы из определенных слоев жидкости без перемешивания всего объема.

Описание конструкции

• Щелевой механизм. Основной элемент щелевого пробоотборника – это узкая щель, через которую производится забор пробы. Щель может быть регулируемой по ширине, что позволяет контролировать объем отбираемой жидкости.
• Трубка или шланг. Пробоотборник оснащен трубкой или шлангом, который направляет жидкость из щели в контейнер для пробы.
• Контейнер для пробы. Герметичный контейнер, куда собирается отобранная жидкость для последующего анализа.
• Механизм управления. Ручной или автоматический механизм, позволяющий открывать и закрывать щель.

Применение

• Анализ слоев. Щелевые пробоотборники позволяют отбирать пробы из различных слоев жидкости в резервуаре, что особенно важно для анализа стратифицированных продуктов.
• Контроль качества. Используются для регулярного мониторинга качества продукции в резервуарах и трубопроводах.
• Научные исследования. Применяются в лабораториях и исследовательских учреждениях для детального анализа различных фракций нефтепродуктов.

Преимущества

• Высокая точность. Позволяют получать пробы из конкретных слоев без перемешивания.
• Универсальность. Подходят для работы с различными типами нефтепродуктов.
• Простота эксплуатации. Легко устанавливаются и управляются.

Недостатки

• Ограниченная пропускная способность. Не подходят для отбора больших объемов жидкости.
• Необходимость точной настройки. Требуют точной настройки щели для получения репрезентативных проб.

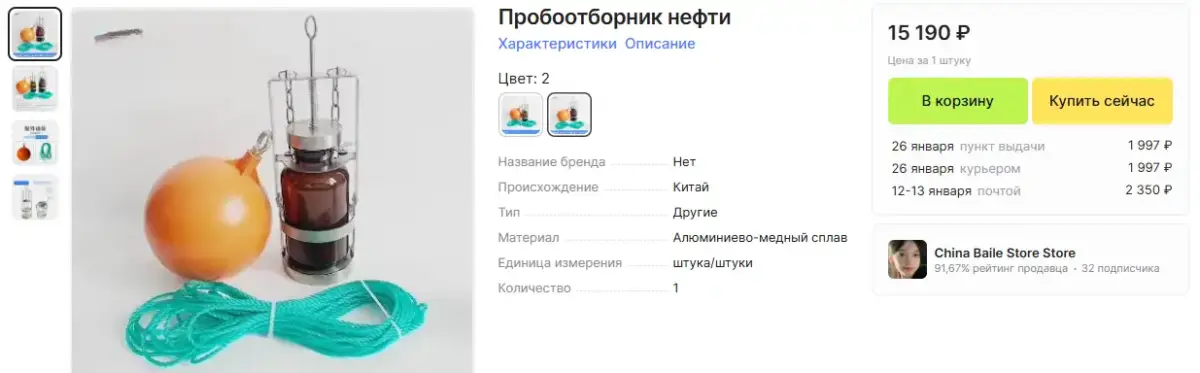

Пробоотборники с тросом: особенности конструкции и использования

Пробоотборники с тросом предназначены для взятия проб из труднодоступных мест, таких как глубокие резервуары или подземные хранилища. Их конструкция включает в себя длинный трос, который позволяет опускать пробоотборник на значительную глубину.

Описание конструкции

• Трос. Основной элемент конструкции, представляющий собой длинный и прочный канат, который может быть изготовлен из стали или синтетических материалов.
• Пробоотборное устройство. К тросу крепится пробоотборное устройство, которое может быть погружным контейнером или специализированной пробоотборной трубкой.
• Механизм опускания и подъема. Система для опускания и подъема пробоотборника, которая может быть ручной или механизированной.
• Контейнер для пробы. Герметичный контейнер, куда собирается проба для последующего анализа.

Применение

• Глубокие резервуары. Используются для отбора проб из глубоких резервуаров и хранилищ.
• Подземные хранилища. Применяются для взятия проб из подземных резервуаров и скважин.
• Экстренные ситуации. Могут быть использованы в случаях аварий и утечек для быстрого отбора проб из труднодоступных мест.

Преимущества

• Доступность. Позволяют отбирать пробы из мест, куда другие пробоотборники не могут добраться.
• Универсальность. Подходят для различных типов резервуаров и хранилищ.
• Простота конструкции. Не требуют сложного обслуживания и легко используются.

Недостатки

• Трудоемкость. Процесс отбора проб может быть более трудоемким по сравнению с другими типами пробоотборников.
• Ограниченная точность. Могут быть сложности с точным позиционированием пробоотборника на нужной глубине.

Отиличия щелевых пробоотборников и пробоотборников с тросом

Щелевые пробоотборники и пробоотборники с тросом представляют собой специализированные устройства, предназначенные для решения конкретных задач в процессе отбора проб нефтепродуктов. Их выбор зависит от условий эксплуатации и специфических требований к процессу отбора проб.

Как выбрать и купить пробоотборник для нефтепродуктов

Критерии выбора пробоотборника в зависимости от потребностей и условий эксплуатации

Выбор пробоотборника для нефтепродуктов зависит от множества факторов, включая тип нефтепродукта, условия эксплуатации, требования к точности отбора проб и бюджет. Рассмотрим основные критерии выбора:

1. Тип нефтепродукта

   • Легкие фракции. Для отбора проб легких фракций, таких как бензин или керосин, подойдут стандартные ручные или автоматические пробоотборники.
   • Тяжелые фракции. Для отбора тяжелых фракций и осадков лучше использовать донные пробоотборники.

2. Условия эксплуатации

   • Стационарные условия. Для крупных производств и перерабатывающих заводов лучше подходят стационарные пробоотборники с автоматизацией.
   • Полевые условия. Для мобильных лабораторий и полевых исследований предпочтительны переносные и ручные пробоотборники.

3. Требования к точности и повторяемости

   • Высокая точность. Автоматические пробоотборники обеспечивают наибольшую точность и повторяемость отбора проб.
   • Средняя точность. Ручные пробоотборники подходят для ситуаций, где точность не является критически важной.

4. Объем проб

   • Большие объемы. Для отбора больших объемов проб лучше использовать стационарные или автоматические пробоотборники.
   • Малые объемы. Ручные пробоотборники подходят для взятия небольших объемов проб.

5. Материал пробоотборника

   • Коррозионная стойкость. Пробоотборники из нержавеющей стали или других коррозионно-стойких материалов предпочтительны для работы с агрессивными средами.
   • Легкость. Пробоотборники из легких материалов, таких как алюминий или пластик, удобны для переноски и работы в полевых условиях.

Сравнение цен и характеристик различных моделей

При выборе пробоотборника важно учитывать не только его характеристики, но и стоимость. Рассмотрим примеры популярных моделей и их характеристики:

Рекомендации по покупке: где и как купить пробоотборник

Где купить

1. Поставщики промышленного оборудования. Покупка у специализированных поставщиков гарантирует высокое качество и соответствие стандартам.
2. Онлайн-магазины. Многие компании предлагают пробоотборники через свои онлайн-платформы, что удобно для сравнения характеристик и цен.
3. Промышленные выставки и форумы. Участие в специализированных мероприятиях позволяет получить консультации от производителей и выбрать наиболее подходящую модель.

Как выбрать и купить

1. Определите потребности. Анализируйте условия эксплуатации, требования к точности и объемы проб для выбора подходящего типа пробоотборника.
2. Сравните модели. Сравните характеристики и цены различных моделей, учитывая ваши потребности и бюджет.
3. Проверьте сертификаты и стандарты. Убедитесь, что выбранная модель соответствует необходимым стандартам, таким как ГОСТ.
4. Консультации и отзывы. Проконсультируйтесь с экспертами и прочитайте отзывы других пользователей, чтобы убедиться в надежности и качестве пробоотборника.
5. Заказ и доставка. Сделайте заказ через проверенных поставщиков или официальные сайты производителей, обеспечивая надежную доставку и гарантийное обслуживание.

Выбор пробоотборника для нефтепродуктов – ответственный процесс, требующий учета множества факторов, включая тип нефтепродукта, условия эксплуатации и бюджет. Сравнение характеристик и цен различных моделей, а также соблюдение стандартов и консультации с экспертами помогут сделать правильный выбор. Покупка через проверенных поставщиков и официальные сайты обеспечит надежность и долговечность выбранного оборудования.

Таблица основных модельных рядов пробоотборников, используемых в России и СНГ

Характеристики модельных рядов

Пробоотборники серии ПМ

Автор публикации

не в сети 2 дня

Энергострана.ру

Энергострана.ру — это информационный портал, освещающий ключевые события и тенденции в российском топливно-энергетическом комплексе (ТЭК). Энергострана.ру также выступает площадкой для публикации официальных материалов энергетических компаний, предлагает возможности по размещению и продвижению контента, а также решения в области контент-маркетинга, цифровой рекламы и PR, помогая компаниям эффективно взаимодействовать с аудиторией.

Комментарии: 0Публикации: 5269Регистрация: 11-05-2019
