Масляные трансформаторы напряжения: виды, типы, назначение, эксплуатация и особенности ремонта

масляный трансформатор напряжения 3

Масляные трансформаторы напряжения являются важными элементами энергетических систем, обеспечивающими преобразование электрической энергии для дальнейшего использования. Эти устройства находят широкое применение в различных областях — от энергетики до железнодорожного транспорта. В этой статье мы подробно рассмотрим виды масляных трансформаторов, их характеристики, эксплуатацию и особенности ремонта.



Содержание

Что такое масляные трансформаторы напряжения?

Масляные трансформаторы напряжения — это устройства, которые преобразуют электрическую энергию из одного уровня напряжения в другой. Использование масла в качестве охлаждающего и изолирующего элемента позволяет достигать высокой эффективности и долговечности таких устройств.

Зачем нужны масляные трансформаторы?

Масляные трансформаторы играют ключевую роль в:

  • Преобразовании напряжения: они обеспечивают стабильную работу систем, преобразуя высокое напряжение в низкое и наоборот.
  • Электроснабжении: на промышленных и энергетических объектах трансформаторы необходимы для обеспечения бесперебойного электроснабжения.
  • Защите и измерении: многие трансформаторы предназначены для защиты от коротких замыканий, перегрева и других неисправностей в сети.
Масляные трансформаторы обеспечивают надежную работу энергосистем, что делает их незаменимыми в энергетике и промышленности.

Энергострана.ру

масляный трансформатор напряжения 2

Типы масляных трансформаторов напряжения

Масляные трансформаторы бывают разных типов, каждый из которых предназначен для выполнения определенных функций в зависимости от особенностей эксплуатации и конструкции. Рассмотрим основные типы масляных трансформаторов.

масляный трансформатор1. Однофазные масляные трансформаторы

Однофазные трансформаторы используются в однофазных электрических сетях. Они применяются на объектах, где требуется преобразование электроэнергии на относительно небольших мощностях.

Примеры однофазных трансформаторов:

  • ОМ — однофазный масляный трансформатор, используемый для питания железнодорожного оборудования.
  • ОМГ — однофазный масляный трансформатор герметичного исполнения, применяемый в электрических сетях с особенными требованиями к безопасности.

2. Трехфазные масляные трансформаторы

Трехфазные трансформаторы служат для преобразования электрической энергии в трехфазных сетях, что характерно для крупных промышленных объектов и энергосистем.

Примеры трехфазных трансформаторов:

  • ТД — масляный трехфазный трансформатор с естественной циркуляцией масла.
  • ТДН — трехфазный двухобмоточный масляный трансформатор с регулированием напряжения под нагрузкой, применяемый для нужд электростанций.
  • ТМ — трехфазный трансформатор с масляной системой охлаждения, использующийся для преобразования энергии на промышленных объектах.
ТМЖ-1000-1600/27,5/0,4-У1

ТМЖ-1000-1600/27,5/0,4-У1

3. Автотрансформаторы

Автотрансформаторы позволяют не только преобразовывать напряжение, но и регулировать его под нагрузкой, что важно для поддержания стабильности работы энергосистемы.

Пример автотрансформатора:

  • АОДЦТН — автотрансформатор силовой однофазный трёхобмоточный с регулированием напряжения под нагрузкой.

4. Трансформаторы с расщепленной обмоткой

Эти трансформаторы имеют уникальные особенности конструкции и предназначены для специфических задач, например, для питания железных дорог или в нефтедобывающей промышленности.

Примеры таких трансформаторов:

  • ОРД — силовой масляный однофазный трансформатор с расщепленной обмоткой.
  • ТРДН — трехфазный трансформатор с расщепленной обмоткой, используемый для поддержания стабильного уровня напряжения в отдаленных районах.
Использование трансформаторов с расщепленной обмоткой позволяет повысить эффективность энергоснабжения в специфических условиях.

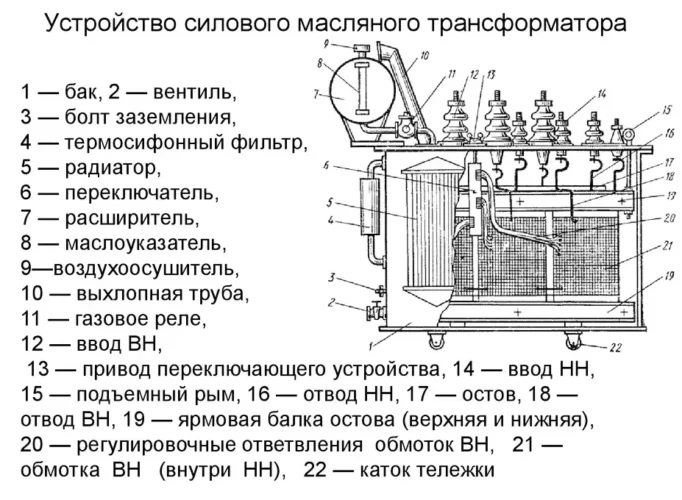

Устройство силового масляного трансформатора

Ключевые характеристики масляных трансформаторов

При выборе и эксплуатации масляных трансформаторов следует учитывать несколько ключевых характеристик, которые определяют их эффективность и долговечность.

1. Номинальная мощность и напряжение

Номинальная мощность трансформаторов может варьироваться от нескольких киловатт до сотен мегаватт. Выбор мощности зависит от требований конкретного объекта или системы.

2. Охлаждение

Масляные трансформаторы могут быть оснащены различными системами охлаждения:

  • Естественная циркуляция масла — в данном случае масло циркулирует за счет температурной разницы.
  • Принудительная циркуляция масла и воздуха — используется для более эффективного охлаждения в трансформаторах большой мощности.

3. Регулирование напряжения под нагрузкой (РПН)

РПН позволяет регулировать уровень напряжения на выходе трансформатора в реальном времени без отключения нагрузки. Это важная функция для поддержания стабильности электроснабжения.

Трансформаторы с регулированием напряжения под нагрузкой используются в местах, где требуется высокая стабильность электроснабжения, например, на электростанциях и в промышленных сетях.

4. Климатическое исполнение

Трансформаторы могут быть выполнены в различных климатических исполнениях, что определяет их способность работать в разных температурных и влажностных условиях:

  • УХЛ — исполнение для работы в холодном климате.
  • У1 — стандартное исполнение для умеренного климата.

Классификация масляных трансформаторов

Масляные трансформаторы могут быть классифицированы по нескольким важным признакам: количеству фаз, числу обмоток, типу охлаждения и назначению. Рассмотрим эти классификации более подробно.

Классификация по числу фаз

  • Однофазные трансформаторы
    Используются для однофазных электрических сетей. Эти трансформаторы обычно применяются в бытовых установках и небольших промышленных объектах, где требуется небольшая мощность.

  • Трехфазные трансформаторы
    Применяются для работы в трехфазных системах, которые используются в промышленности и энергетике. Трехфазные трансформаторы обеспечивают эффективное распределение мощности и большую нагрузочную способность.

  • Трансформаторы с числом фаз более трех
    Такие трансформаторы встречаются исключительно в специализированных схемах и используются в отдельных высокотехнологичных и энергетических приложениях.

Классификация по числу обмоток

  • Двухобмоточные трансформаторы
    Эти трансформаторы имеют две обмотки: первичную и вторичную. Они широко используются в стандартных энергетических и распределительных системах для преобразования напряжения.

  • Многообмоточные трансформаторы
    В таких трансформаторах есть больше двух обмоток, что позволяет подключать несколько устройств с разными электрическими характеристиками. Эти трансформаторы часто применяются в сложных схемах и для обеспечения питания нескольких нагрузок.

  • Однообмоточные трансформаторы (автотрансформаторы)
    Автотрансформаторы используют одну обмотку для как первичного, так и вторичного напряжения, что позволяет эффективно изменять напряжение при малых потерях и высокой эффективности.

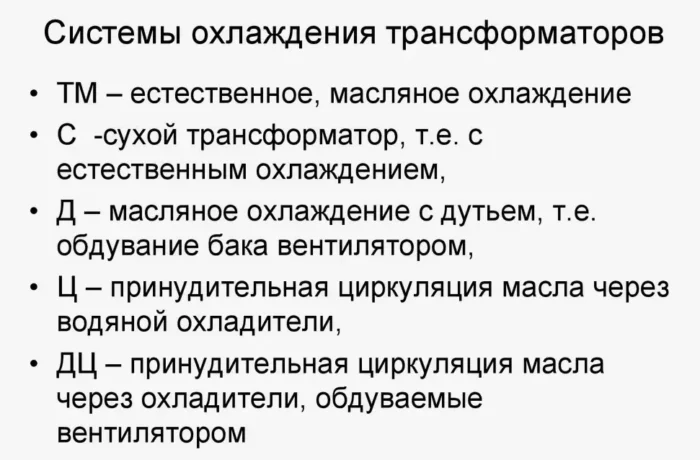

Обозначение системы охлаждения масляного трансформатораКлассификация по системе охлаждения

  • Естественное воздушное охлаждение
    Обмотки и другие части трансформатора охлаждаются окружающим воздухом. Это наиболее простой и экономичный метод охлаждения, используемый в трансформаторах с небольшой мощностью.

  • Естественное масляное охлаждение
    Активная часть трансформатора помещается в бак с маслом, которое служит диэлектриком и теплоотводом. Масло поглощает тепло, выделяемое трансформатором, и передает его через естественную циркуляцию.

  • Масляное охлаждение с дутьём
    В этом типе охлаждения поверхность бака обдувается воздухом, что позволяет улучшить теплоотдачу и повысить эффективность работы трансформатора.

  • Масляное охлаждение с принудительной циркуляцией масла
    Масло циркулирует через трансформатор с помощью насоса, что обеспечивает более эффективное удаление тепла. Этот тип охлаждения используется в мощных трансформаторах, где требуется высокое теплоотведение.

  • Масляно-водяное охлаждение
    В этом типе охлаждения масло циркулирует через трубы, в которых также циркулирует вода. Такой способ охлаждения используется для трансформаторов с высокой мощностью и позволяет эффективно управлять тепловыми нагрузками.

  • Масляное охлаждение с принудительной циркуляцией масла через воздушные охладители
    В этом типе охлаждения масло циркулирует через ребристые трубки, которые обдуваются вентилятором. Такой способ охлаждения используется в самых мощных трансформаторах (630 МВА и более) и позволяет эффективно управлять большими тепловыми потоками.

Классификация по назначению

  • Силовые трансформаторы
    Эти трансформаторы предназначены для передачи и распределения электрической энергии с высокими технико-экономическими показателями. Они используются в энергетике, промышленности и других областях.

  • Маломощные трансформаторы питания
    Применяются для питания бытовых и промышленных устройств с малой мощностью. Это могут быть трансформаторы, обеспечивающие питание электрической аппаратуры.

  • Измерительные трансформаторы
    Используются в измерительных схемах для расширения диапазона измерений. Они работают в комплекте с измерительными приборами и используются в системах контроля и мониторинга.

  • Импульсные трансформаторы
    Эти трансформаторы предназначены для работы в импульсных режимах, когда синусоидальный ток не используется. Они применяются в радиочастотных устройствах и других приложениях, требующих импульсных характеристик.

  • Пик-трансформаторы
    Вырабатывают пикообразное напряжение при включении в цепь синусоидального тока. Применяются для защиты цепей и оборудования, где требуется мгновенное повышение напряжения.

  • Испытательные трансформаторы
    Используются для испытаний изоляции и других электрических характеристик. Они применяются в лабораториях и на заводах для тестирования электрической изоляции.



Назначение и области применения масляных трансформаторов

Масляные трансформаторы находят применение в самых различных областях, включая энергетические системы, железные дороги и нефтедобывающую промышленность.

1. Электроснабжение

В первую очередь, масляные трансформаторы напряжения необходимы для обеспечения стабильного электроснабжения на промышленных и жилых объектах. Они используются для преобразования напряжения в электросетях различной мощности.

2. Железные дороги

Для железных дорог масляные трансформаторы играют ключевую роль в питании оборудования, включая системы сигнализации и автоблокировки.

3. Энергетика

На электростанциях масляные трансформаторы обеспечивают стабильную работу энергетических установок, позволяя регулировать напряжение и поддерживать нужный уровень мощности.

Масляные трансформаторы — это основа стабильности и безопасности энергосистем в разных отраслях, от промышленности до транспорта.

Энергострана.ру

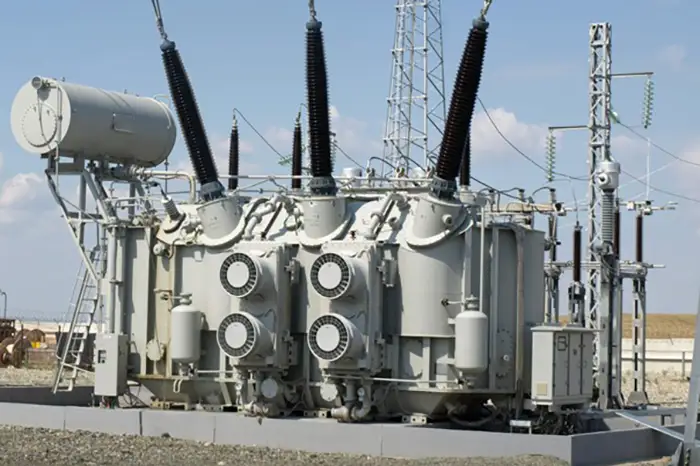

Силовой трансформатор

Особенности эксплуатации масляных трансформаторов

Правильная эксплуатация масляных трансформаторов важна для обеспечения их долговечности и безопасности работы.

1. Рабочий температурный диапазон

Масляные трансформаторы могут работать в различных температурных диапазонах в зависимости от климатического исполнения. Важно соблюдать эти требования, чтобы избежать перегрева и повреждения оборудования.

2. Техническое обслуживание и профилактика

Регулярное техническое обслуживание масляных трансформаторов включает проверку уровня масла, очистку системы охлаждения и другие профилактические работы.

Техническое обслуживание масляных трансформаторов важно для продления их срока службы и повышения безопасности эксплуатации.

Ремонт и обслуживание масляных трансформаторов

Масляные трансформаторы требуют регулярного обслуживания, а в случае неисправностей — ремонта. Важными аспектами являются:

  • Замена масла: Масло в трансформаторе со временем теряет свои свойства, что требует его замены.
  • Проверка обмоток: Обмотки трансформаторов могут подвергаться износу, что влияет на их эффективность.
  • Устранение перегрева и коротких замыканий: Использование систем защиты и контроля позволяет минимизировать риск повреждений.

Ремонт трансформаторов

Ремонт трансформаторов включает устранение повреждений, таких как перегрев, утечка масла или повреждения изоляции. Важно, чтобы ремонт проводился специалистами, использующими оригинальные детали и соблюдающими все необходимые стандарты безопасности.

Масляные трансформаторы напряжения — это неотъемлемая часть современных энергетических систем. Они обеспечивают стабильность работы сети, преобразуют напряжение и защищают устройства от перегрузок. Правильный выбор, эксплуатация и регулярное обслуживание этих трансформаторов гарантируют их долговечность и эффективность в любых условиях.

Масляные трансформаторы — это технологические гиганты, обеспечивающие стабильную работу электросетей, промышленности и транспорта.

Энергострана.ру

ЧИТАТЬ:
Использование коронок при монтаже и модернизации кабельных систем

масляный трансформатор напряжения

Таблица всех видов масляных трансформаторов с рашифровкой и характеристиками

ТНТСиловой трансформатор с масляной системой охлаждения и с регулировкой напряжения под нагрузкой, предназначенный для работы в высокогорных районах или других условиях, где необходимо регулирование напряжения в процессе работы.

Вид трансформатора Расшифровка Характеристики
значения могут варьироваться в зависимости от конкретной модели трансформатора
АОДЦТН Автотрансформатор силовой однофазный трёхобмоточный с регулировкой напряжения, охлаждение с принудительной циркуляцией масла и воздуха.
  • Диапазон мощности: от 167 до 417000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 500 кВ
    • Среднее напряжение (СН): 220 кВ, 330 кВ или 750 кВ в зависимости от модели.
  • Регулирование напряжения: обычно ±12% с возможностью регулирования в линии СН.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате.
НАМИ Трехфазный антирезонансный трансформатор напряжения с масляной системой охлаждения и естественной циркуляцией воздуха.
  • Диапазон мощности: от 75 до 1000 В·А.
  • Номинальное напряжение: 6-10 кВ для первичной обмотки и 0,1 кВ для вторичной.
  • Регулирование напряжения: обычно в пределах ±5-6%.
  • Климатическое исполнение: УХЛ1 или УХЛ2, что указывает на использование в умеренном климате.
ОМ Однофазный масляный трансформатор.
  • Диапазон мощности: от 0,63 до 10 кВА.
  • Номинальное напряжение: первичная обмотка 6 или 10 кВ, вторичная обмотка 0,23 кВ.
  • Регулирование напряжения: обычно ±2,5% до ±5% в зависимости от модели.
  • Климатическое исполнение: У1, что означает использование в умеренном климате (от +40 до -45 °C).
ОМГ Однофазный масляный герметичный трансформатор с герметичной конструкцией.
  • Диапазон мощности: от 0,25 до 10 кВА.
  • Номинальное напряжение: от 3 до 27,5 кВ.
  • Регулирование напряжения: обычно ±5% (в зависимости от модели).
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате.
ОМП Однофазный масляный преобразовательный трансформатор, используемый для регулировки напряжения.
  • Диапазон мощности: 0,63-10 кВА
  • Номинальное напряжение: 6-10 кВ
  • Климатическое исполнение: У1
ОРД Силовой масляный однофазный трансформатор общего назначения с расщепленной обмоткой, масляным охлаждением и принудительной циркуляцией воздуха.
  • Диапазон мощности: от 25 до 1000 кВА.
  • Номинальное напряжение: 6–220 кВ.
  • Регулирование напряжения: обычно ±2,5% до ±5%.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате.
ОРДЦ Силовой масляный однофазный двухобмоточный повышающий трансформатор с расщепленной обмоткой и принудительной циркуляцией масла и воздуха.
  • Диапазон мощности: от 533 до 80000 кВА.
  • Номинальное напряжение: 110–330 кВ.
  • Регулирование напряжения: обычно в пределах ±5% (в зависимости от модели).
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате.
ТД Трехфазный масляный трансформатор с естественной циркуляцией масла.
  • Диапазон мощности: от 10 до 400000 кВА.
  • Номинальное напряжение: от 6 до 110 кВ (в зависимости от модели).
  • Регулирование напряжения: обычно ±2,5% до ±5% в зависимости от конструкции.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате.
ТДН Трехфазный двухобмоточный масляный трансформатор с регулировкой напряжения под нагрузкой.
  • Диапазон мощности: 10000-16000 кВА
  • Номинальное напряжение: 6-10 кВ
  • Регулирование напряжения: РПН ±9х1,78%
ТДНС Силовой масляный трехфазный двухобмоточный трансформатор с принудительной циркуляцией воздуха, регулированием напряжения под нагрузкой.
  • Диапазон мощности: от 10,000 до 25,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 36,75 кВ.
    • Низкое напряжение (НН): 6,3 и 10,5 кВ.
  • Регулирование напряжения: ±8% при регулировании под нагрузкой.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТДТН Трехфазный трехобмоточный масляный трансформатор с регулировкой напряжения под нагрузкой на стороне высшего напряжения.
  • Диапазон мощности: от 10,000 до 63,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110-115 кВ.
    • Среднее напряжение (СН): 35-38,5 кВ.
    • Низкое напряжение (НН): 6,6-11 кВ.
  • Регулирование напряжения: обычно ±9% для ВН и ±2,5% для СН с использованием регулирования под нагрузкой (РПН).
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТДТНЖ Силовой масляный трехфазный трехобмоточный трансформатор с регулированием напряжения под нагрузкой на стороне высшего напряжения, предназначенный для железных дорог.
  • Диапазон мощности: от 10,000 до 63,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110-115 кВ.
    • Среднее напряжение (СН): 35-38,5 кВ.
    • Низкое напряжение (НН): 6,6-11 кВ.
  • Регулирование напряжения: обычно ±9% для ВН и ±2,5% для СН с использованием регулирования под нагрузкой (РПН).
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТДТНЖУ Силовой трехфазный трехобмоточный масляный трансформатор с естественной циркуляцией масла и принудительной циркуляцией воздуха, повышенной динамической стойкостью при коротких замыканиях, для питания железных дорог.
  • Диапазон мощности: от 10,000 до 63,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110 кВ.
    • Среднее напряжение (СН): 27,5 кВ или 38,5 кВ.
    • Низкое напряжение (НН): 6,6 кВ или 11 кВ.
  • Регулирование напряжения: обычно ±16% с возможностью регулирования в нейтрали ВН и ±2,5% на стороне СН.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТДТНФ Силовой масляный трехфазный трехобмоточный трансформатор с форсированной системой охлаждения, регулированием напряжения под нагрузкой на стороне высшего напряжения.
  • Диапазон мощности: от 10,000 до 63,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110–220 кВ.
    • Среднее напряжение (СН): 35–38,5 кВ.
  • Регулирование напряжения: обычно ±9% на стороне ВН с регулированием под нагрузкой.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТДТНШ Силовой масляный трехфазный трехобмоточный трансформатор с естественной циркуляцией масла и принудительной циркуляцией воздуха, для работы в системах электроснабжения угольных шахт.
  • Диапазон мощности: от 10,000 до 63,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 35–110 кВ (в зависимости от модели).
  • Регулирование напряжения: обычно ±9% на стороне ВН с регулированием под нагрузкой.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТДЦ Трехфазный масляный трансформатор с естественной циркуляцией масла ненаправленного потока и принудительной циркуляцией воды и масла.
  • Диапазон мощности: от 63,000 до 630,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110–500 кВ.
    • Низкое напряжение (НН): 6–20 кВ (в зависимости от модели).
  • Регулирование напряжения: обычно в пределах ±2,5% до ±9% в зависимости от конструкции.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате.
ТДЦТН Силовой трехфазный трехобмоточный масляный трансформатор с принудительной циркуляцией воздуха и масла, с регулированием напряжения под нагрузкой на стороне высшего напряжения.
  • Диапазон мощности: от 16,000 до 63,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110–158 кВ.
    • Среднее напряжение (СН): 38,5 кВ.
    • Низкое напряжение (НН): 6,6 или 11 кВ.
  • Регулирование напряжения: обычно ±9% для ВН и ±2,5% для СН.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТМ Трехфазный трансформатор с масляной системой охлаждения и естественной циркуляцией жидкости.
  • Диапазон мощности: от 10 до 2500 кВА.
  • Номинальное напряжение: 6(10) кВ, с возможностью других значений по запросу.
  • Регулирование напряжения: обычно ±2,5% с несколькими ступенями регулирования.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
ТМГ Трехфазный трансформатор с масляным охлаждением с естественной циркуляцией воздуха и масла герметичного исполнения.
  • Диапазон мощности: 25-2500 кВА
  • Номинальное напряжение: 6-10 кВ
  • Регулирование напряжения: ПБВ ±2х2,5%
  • Герметичность с гофростенкой
ТМЗ Трехфазный трансформатор с масляным охлаждением с естественной циркуляцией воздуха и масла и защитой азотной подушкой.
  • Диапазон мощности: 250-2500 кВА
  • Номинальное напряжение: 6-10 кВ
  • Регулирование напряжения: ПБВ ±2х2,5%
  • Защита масла азотной подушкой
ТМН Трехфазный трансформатор с масляной системой охлаждения и естественной циркуляцией воздуха, регулирование напряжения под нагрузкой.
  • Диапазон мощности: от 1000 до 25000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 35 кВ.
    • Низкое напряжение (НН): 6,3 или 10,5 кВ.
  • Регулирование напряжения: обычно ±4 х 2,5% через регулятор напряжения под нагрузкой (РПН).
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате с температурой окружающего воздуха от -45 °C до +40 °C.
ТМНС Стационарный силовой трехфазный трансформатор с масляной системой охлаждения и естественной циркуляцией воздуха, регулирование напряжения под нагрузкой.
  • Диапазон мощности: от 1000 до 25000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 10,5–35 кВ.
    • Низкое напряжение (НН): 0,69 кВ, 6 кВ, 10 кВ.
  • Регулирование напряжения: обычно ±8 х 1,25% или ±4 х 2,5% в зависимости от модели.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТМПН Трансформатор для погружных электронасосов добычи нефти с масляным охлаждением и регулировкой напряжения под нагрузкой.
  • Диапазон мощности: от 63 до 1200 кВА.
  • Номинальное напряжение:
    • Первичное: 6 и 10 кВ, а также 0,38 кВ для некоторых моделей.
  • Регулирование напряжения: осуществляется на полностью отключенном трансформаторе (ПБВ), с возможностью регулирования в зависимости от модели.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
ТМТН Силовой трехфазный трансформатор с масляной системой охлаждения и естественной циркуляцией воздуха, регулирование напряжения под нагрузкой.
  • Диапазон мощности: от 6300 до 25000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110–220 кВ.
    • Низкое напряжение (НН): 6,3–35 кВ.
  • Регулирование напряжения: осуществляется под нагрузкой с использованием регулятора напряжения (РПН), который позволяет производить переключение ответвлений без отключения питания.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТРДН Трехфазный масляный трансформатор с расщепленной обмоткой, естественной циркуляцией масла, принудительной циркуляцией воздуха и регулированием напряжения под нагрузкой.
  • Диапазон мощности: от 10,000 до 40,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110–115 кВ.
    • Низкое напряжение (НН): 6,3–10 кВ.
  • Регулирование напряжения: осуществляется под нагрузкой с использованием регулятора напряжения (РПН), обычно ±8% до ±9% в зависимости от модели.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
ТРДНС Силовой масляный трехфазный трансформатор с расщепленной обмоткой, естественным масляным охлаждением, принудительной циркуляцией воздуха, регулированием напряжения под нагрузку, предназначенный для использования в электрических сетях собственных нужд электростанции.
  • Диапазон мощности: от 10,000 до 40,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 36,75 кВ.
    • Низкое напряжение (НН): 6,3 кВ и 10,5 кВ (в зависимости от модели).
  • Регулирование напряжения: осуществляется под нагрузкой с использованием регулятора напряжения (РПН), обычно в диапазоне ±8% при регулировании со стороны ВН.
  • Климатическое исполнение: У1, что указывает на использование в умеренном климате.
ТРДНФ Силовой масляный трехфазный двухобмоточный трансформатор с расщепленной обмоткой, естественной циркуляцией масла, принудительной циркуляцией воздуха, регулированием напряжения под нагрузкой, а также форсированной системой охлаждения.
  • Тип: Силовой масляный трехфазный двухобмоточный трансформатор с расщепленной обмоткой.
  • Диапазон мощности: от 10,000 до 40,000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 110 кВ.
    • Низкое напряжение (НН): 6 кВ или 10 кВ (в зависимости от модели).
  • Регулирование напряжения: осуществляется под нагрузкой с использованием регулятора напряжения (РПН), обычно в диапазоне ±8% до ±9%.
  • Климатическое исполнение: У1 или УХЛ1, что указывает на использование в умеренном климате.
ТРДЦН Трехфазный масляный трансформатор с расщепленной обмоткой, принудительной циркуляцией воздуха и масла и регулированием напряжения под нагрузкой.
  • Диапазон мощности: от 63000 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 220 кВ.
    • Низкое напряжение (НН): 11 кВ.
  • Регулирование напряжения: осуществляется под нагрузкой с использованием регулятора напряжения (РПН) в нейтрале ВН, обычно ±12% с несколькими ступенями регулирования.
  • Климатическое исполнение: У1, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
  • Потери:
    • Потери холостого хода: около 70 кВт.
    • Потери короткого замыкания: около 265 кВт.
ТМЖ Трансформатор для термической обработки бетона и грунта, питания ручного электроинструмента и временного освещения.
  • Диапазон мощности: 25-1600 кВА
  • Номинальное напряжение: 27,5 кВ
  • Регулирование напряжения: ПБВ ±2х2,5%
  • Предназначены для питания электрооборудования железных дорог
ТМТО Однофазный масляный железнодорожный трансформатор с естественным охлаждением для термической обработки бетона и грунта с масляной системой охлаждения.
  • Номинальная мощность: от 25 до 100 кВА.
  • Напряжение питания: Высокое напряжение (ВН): 3х380 В.
  • Частота: 50 Гц.
  • Напряжение на выходе: Регулируемое напряжение на выходе: от 55 до 100 В (в зависимости от модели).
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
ТМЭ Трансформатор для экскаваторов с масляным охлаждением и регулировкой напряжения под нагрузкой.
  • Номинальная мощность: от 25 до 2500 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 6 (10) кВ.
    • Низкое напряжение (НН): 0,4 кВ.
  • Частота: 50 Гц.
  • Схема соединения обмоток: Y/Yн-0 или аналогичные схемы.
  • Способ охлаждения: естественное масляное охлаждение.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
  • Регулирование напряжения: обычно ±2,5% до ±5% в зависимости от модели и конфигурации.
  • Габаритные размеры: могут варьироваться от 800 x 500 x 1000 мм до 1500 x 800 x 2000 мм.
  • Масса: от 250 до 1000 кг и более, в зависимости от мощности и конструкции.
ТМПН(Г) Трансформатор для погружных насосов с масляным охлаждением и герметичной конструкцией.
  • Номинальная мощность: от 63 до 2500 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 6 или 10 кВ.
    • Низкое напряжение (НН): от 0,38 кВ до 751 В (в зависимости от модели).
  • Частота: 50 Гц.
  • Схема соединения обмоток: Y/Yн-0 или аналогичные схемы.
  • Способ охлаждения: естественное масляное охлаждение.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
  • Регулирование напряжения: осуществляется на полностью отключенном трансформаторе (ПБВ) с возможностью регулирования в зависимости от модели.
  • Степень защиты: обычно IP13, что обеспечивает защиту от пыли и влаги.
  • Габаритные размеры: могут варьироваться в зависимости от мощности, но обычно находятся в диапазоне от 800 x 500 x 1000 мм до 1500 x 800 x 2000 мм.
  • Масса: от 250 до 1000 кг и более, в зависимости от конструкции и мощности.
ТМС Трансформатор сухой с высокой степенью защиты, предназначенный для работы в опасных зонах.
  • Номинальная мощность: от 630 до 6300 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 10 кВ.
    • Низкое напряжение (НН): 0,4 кВ.
  • Частота: 50 Гц.
  • Тип охлаждения: обычно естественное охлаждение.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
  • Регулирование напряжения: может осуществляться с помощью регуляторов под нагрузкой (РПН).
  • Габаритные размеры и масса: варьируются в зависимости от мощности, но обычно находятся в диапазоне от 800 x 500 x 1000 мм до 1500 x 800 x 2000 мм и весом от 250 до 1000 кг.
ТТС Трансформатор для преобразования напряжения в трансформаторных подстанциях с активным охлаждением.
  • Назначение: Суммирование токов от нескольких линий (от 2 до 9) для мониторинга, защиты и учета.
  • Номинальный первичный ток: обычно от 1 А до 1500 А.
  • Номинальный вторичный ток: 5 А или 1 А.
  • Класс точности: от 0,5 до 1,0 в зависимости от модели.
  • Частота: 50 Гц.
  • Способ подключения: Возможность подключения как напрямую, так и через трансформаторы тока.
  • Тип охлаждения: естественное охлаждение.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
  • Габаритные размеры: варьируются в зависимости от конструкции, обычно имеют компактные размеры для установки на DIN рейку или шасси.
  • Степень защиты: IP00 или аналогичная, в зависимости от модели и условий эксплуатации.
ТТН Трансформатор для управления промышленным оборудованием, предназначенный для работы в условиях низких температур.
  • Тип: Измерительные трансформаторы тока.
  • Номинальное рабочее напряжение: 0,66 кВ.
  • Наибольшее рабочее напряжение: 0,72 кВ.
  • Номинальный ток первичной цепи: от 5 до 400 А.
  • Номинальный ток вторичной цепи: 5 А.
  • Номинальная частота: 50 Гц.
  • Класс точности: 0,5.
  • Номинальная вторичная нагрузка: 5, 10, или 15 ВА.
  • Испытательное напряжение: 3 кВ (одноминутное, частота 50 Гц).
  • Диапазон рабочих температур: от -45 °C до +40 °C.
  • Масса: обычно от 0,5 до 0,8 кг в зависимости от модели.
  • Средний срок службы: около 30 лет.
ТТФ Трансформатор с применением материалов, обеспечивающих защиту от резких колебаний температуры и влажности.
  • Назначение: Применяются для измерения и защиты в электрических системах.
  • Номинальный первичный ток: от 5 до 1500 А, в зависимости от модели.
  • Номинальный вторичный ток: 1 А или 5 А.
  • Класс точности: от 0,5 до 1,0.
  • Частота: 50 Гц.
  • Номинальное рабочее напряжение: до 0,72 кВ.
  • Способ подключения: Возможность подключения как напрямую, так и через трансформаторы тока.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренном климате (от -45 °C до +40 °C).
  • Габаритные размеры: могут варьироваться в зависимости от конструкции, обычно имеют компактные размеры для установки на DIN рейку или шасси.
  • Степень защиты: IP00 или аналогичная, в зависимости от модели и условий эксплуатации.
ТНТ Силовой трансформатор для подстанций с масляной системой охлаждения, предназначенный для работы в высокогорных районах.
  • Назначение: Используются в радиоизмерительной аппаратуре и других устройствах, где требуется стабильное накальное напряжение.
  • Номинальная мощность: Обычно от 10 до 100 Вт, в зависимости от конкретной модели.
  • Номинальное напряжение: Часто работают с сетями напряжением 110, 127 и 220 В.
  • Частота: 50 Гц.
  • Конструкция: Торроидальная форма, что обеспечивает компактность и высокую эффективность.
  • Климатическое исполнение: Обычно У1 или УХЛ, что позволяет использовать их в умеренных климатических условиях (от -45 °C до +40 °C).
  • Габаритные размеры: Зависит от модели, но обычно достаточно компактные для установки в ограниченных пространствах.
  • Степень защиты: Может варьироваться в зависимости от конструкции, но часто IP00.
ТМНК Трансформатор с номинальным напряжением 10-15 кВ для электрической сети с водяным охлаждением.
  • Номинальная мощность: от 25 до 3150 кВА.
  • Номинальное напряжение: Высокое напряжение (ВН): 6, 10, 15, 20, 35 кВ.
  • Частота: 50 Гц.
  • Способ охлаждения: обычно естественное масляное охлаждение.
  • Климатическое исполнение: У1 или УХЛ, что указывает на использование в умеренных климатических условиях (от -45 °C до +40 °C).
  • Регулирование напряжения: может осуществляться с помощью регуляторов под нагрузкой (РПН).
  • Габаритные размеры: могут варьироваться в зависимости от конструкции, но обычно находятся в диапазоне от 800 x 500 x 1000 мм до 1500 x 800 x 2000 мм.
  • Масса: от 250 до 1000 кг и более, в зависимости от мощности и конструкции.
ТНГ Трехфазный трансформатор с применением природных охлаждающих жидкостей для устойчивой работы в жарком климате.
  • Номинальная мощность: от 16 до 2500 кВА.
  • Номинальное напряжение: Высокое напряжение (ВН): 6 или 10 кВ.
  • Частота: 50 Гц.
  • Тип охлаждения: естественное охлаждение с использованием негорючего диэлектрика (силиконовая жидкость).
  • Климатическое исполнение: У1, что позволяет использовать их в умеренных климатических условиях (от -45 °C до +40 °C).
  • Степень защиты: IP00, что указывает на отсутствие защиты от внешних воздействий.
  • Пожарная безопасность: Трансформаторы ТНГ имеют высокую степень пожаробезопасности благодаря использованию силиконовой жидкости с температурой вспышки выше 345 °C.
  • Габаритные размеры и масса: варьируются в зависимости от конкретной модели, но обычно имеют компактные размеры и относительно легкий вес по сравнению с масляными трансформаторами.
ТСЛ Трансформатор с сухой изоляцией (многоцелевого назначения), предназначенный для использования в промышленных и общественных зданиях, где требуются повышенные требования по пожарной безопасности и экологической чистоте.
  • Номинальная мощность: от 10 до 3150 кВА.
  • Номинальное напряжение:
    • Высокое напряжение (ВН): 6, 10, 20, 27,5, 35 кВ.
    • Низкое напряжение (НН): 0,4 кВ.
  • Частота: 50 Гц.
  • Схемы соединения обмоток: У/Ун–0 и Д/Ун–11.
  • Тип охлаждения: естественное охлаждение с возможностью принудительного (для увеличения мощности).
  • Климатическое исполнение: У1 или УХЛ, что позволяет использовать в умеренных и холодных климатических условиях (от -45 °C до +40 °C).
  • Степень защиты:
    • ТСЛ без кожуха – IP00.
    • ТСЛ с кожухом – IP21 или выше.
  • Материал обмоток: алюминий или медь (в зависимости от модели и требований заказчика).
  • Пожарная безопасность: Литая изоляция обладает свойствами самогашения и не подвержена воспламенению.
  • Экологическая безопасность: Отсутствие масла предотвращает загрязнение окружающей среды.
