Когда небольшому 24-вольтовому узлу выгоднее отдельное локальное питание

Общая шина 24 В удобна, пока все потребители расположены рядом и не создают взаимного влияния. Но при удалённом монтаже, чувствительной нагрузке или необходимости локализовать отказ отдельный источник иногда оказывается технически более понятным решением.

В каких системах отдельный источник практичнее питания от общей 24-вольтовой шины

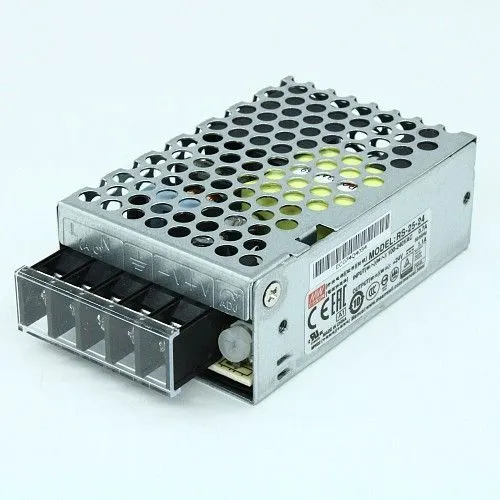

Если небольшой блок питания rs-25-24 устанавливается рядом с локальной нагрузкой, отпадает необходимость передавать по длинной вторичной линии сравнительно большой ток от центрального шкафа. Такой вариант может быть удобен для отдельного контроллера, интерфейсного модуля, датчикового узла или вспомогательной автоматики. Особенно заметна польза там, где общая шина уже загружена или проходит через несколько коммутационных точек.

Локальное питание оправдано не всегда. Если рядом уже есть стабильная 24-вольтовая линия с достаточным запасом и небольшим падением напряжения, дополнительный источник лишь усложнит систему. Решение имеет смысл тогда, когда оно уменьшает длину вторичной цепи, помогает электрически отделить функциональный участок или делает последствия локальной неисправности более предсказуемыми.

Необходимо учитывать и другую сторону такого решения. Вместо одной централизованной цепи появляются дополнительный сетевой ввод, собственная защита и ещё один компонент, требующий обслуживания. Поэтому локальный источник выбирают не ради самого факта распределённого питания, а для решения конкретной технической задачи.

Как рассчитать потребление небольшого электронного узла с учётом рабочих и кратковременных нагрузок

Оценку начинают с перечня всех устройств, подключённых к локальной линии. Для каждого учитывают рабочий ток, а для реле, электромагнитных элементов, модулей с входными конденсаторами и другой динамической нагрузки — ещё и кратковременное потребление при включении. Простого сложения средних значений может оказаться недостаточно.

В расчёт обычно включают:

• постоянное потребление контроллера, датчиков и интерфейсных модулей;

• ток катушек реле и других исполнительных элементов;

• кратковременные пики при включении отдельных устройств;

• разумный резерв на изменение режима и возможное расширение узла.

Важно учитывать одновременность работы. Если несколько исполнительных элементов по алгоритму никогда не включаются вместе, их максимальные токи не обязательно механически складывать. Если же такой режим возможен хотя бы при запуске или аварийном переключении, источник должен его выдерживать.

Слишком большой запас тоже не должен становиться самоцелью. Он увеличивает размеры и усложняет компоновку, хотя реальной пользы может не дать. Гораздо важнее правильно определить характер нагрузки и самый тяжёлый предусмотренный режим.

Как длина линии, сечение проводников и контактные соединения влияют на напряжение у потребителя

При передаче 24 В даже небольшое сопротивление проводов становится заметным с ростом тока. Падение напряжения складывается из сопротивления прямого и обратного проводника, клемм, разъёмов, предохранителей и другой последовательной аппаратуры. Поэтому напряжение на выходе центрального источника и непосредственно на удалённой нагрузке может различаться.

Типичная ошибка — измерить 24 В в центральном шкафу и сделать вывод, что питание исправно. Если линия длинная, а нагрузка меняется, просадка может возникать только в момент включения реле или другого потребителя. Для чувствительной электроники такого короткого события иногда достаточно для перезапуска или ошибки.

Локальный источник сокращает именно низковольтный участок между преобразователем и потребителем. За счёт этого уменьшается сопротивление вторичной линии и связанная с ним просадка. Однако сетевой участок до самого источника должен быть спроектирован с соблюдением требований электрической безопасности и защиты.

Как локальный источник ограничивает влияние неисправности одного участка на остальную систему

При общей 24-вольтовой шине короткое замыкание в одной ветви может заставить центральный источник перейти в режим ограничения или вызвать падение напряжения, которое почувствуют соседние потребители. Тогда локальная неисправность превращается в общую: перезапускается контроллер, пропадает связь, меняются состояния входов. Электрическое разделение питания уменьшает радиус такого отказа.

Практический эффект особенно заметен, если узлы выполняют разные по важности функции. Неисправность вспомогательного участка не должна без необходимости обесточивать базовое управление или диагностику. Отдельное питание позволяет провести более чёткую границу между функциональными зонами.

Но сам по себе отдельный источник ещё не гарантирует локализацию. Его первичная и вторичная цепи должны иметь корректно выбранную защиту, а общие проводники и интерфейсные соединения не должны создавать неожиданных обходных путей тока. Поэтому разделение рассматривают как часть схемного решения, а не как простое добавление ещё одного устройства.

Где размещать источник с учётом охлаждения, электрической безопасности и доступа для обслуживания

Источник лучше располагать там, где вокруг корпуса остаётся пространство для естественного отвода тепла и отсутствует постоянное воздействие сильно нагревающихся компонентов. Плотный монтаж ухудшает охлаждение даже при небольшой нагрузке. Одновременно место должно позволять безопасно подвести сетевую и низковольтную части схемы.

При выборе точки установки учитывают:

• расстояние до питаемого узла;

• возможность свободного охлаждения корпуса;

• защиту от пыли, влаги и случайного касания;

• доступ к клеммам и контрольным точкам;

• расположение силовых и сигнальных проводников.

Особенно важно не превращать компактность в самоцель. Если источник приходится зажимать между другими аппаратами, а для измерения напряжения необходимо демонтировать соседние элементы, обслуживание заметно усложняется. Хорошая компоновка оставляет доступ к соединениям и одновременно исключает случайный контакт с опасным напряжением.

Следует учитывать и условия внутри самого корпуса оборудования. Температура рядом с силовыми компонентами может заметно превышать температуру помещения, а закрытая ниша без вентиляции ухудшает теплоотвод. Поэтому пригодность места оценивают при реальном рабочем режиме, а не только по внешнему виду компоновки.

Как проверить локальную цепь после монтажа в штатном, максимальном и аварийном режимах

Первое включение начинают с проверки полярности, качества соединений и выходного напряжения. Затем подключают полную нагрузку и оценивают работу в обычном режиме, после чего воспроизводят наиболее тяжёлое штатное состояние: одновременное включение реле, исполнительных элементов или других потребителей. Контроль выполняют непосредственно на клеммах нагрузки, а не только на выходе источника.

Полезно сравнить напряжение без нагрузки и при максимальном предусмотренном потреблении. Заметное различие требует проверки проводников, контактов и соответствия нагрузки расчёту. Одновременно контролируют нагрев соединений и самого источника после достаточного времени работы.

Аварийную проверку проводят только безопасным способом, предусмотренным для конкретной схемы. Можно проверить реакцию при отключении отдельной защищённой ветви или создать контролируемый режим повышенной нагрузки без намеренного короткого замыкания. После устранения причины система должна восстанавливать работу предсказуемо.

Именно такая проверка показывает, оправдано ли локальное питание на практике. Если напряжение у потребителя стабильно, тепловой режим нормален, а неисправность участка не нарушает работу соседних систем, отдельный источник выполняет поставленную задачу. Если этих преимуществ нет, усложнение схемы технического выигрыша не даёт.
