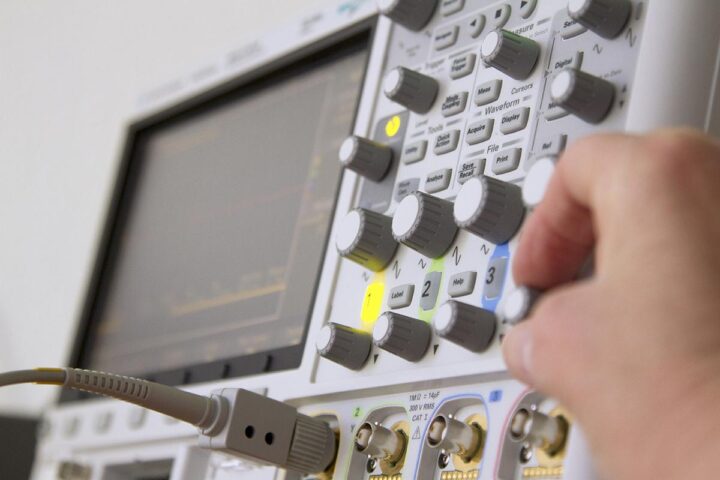

Цифровой осциллограф: от изобретения до передовых технологий в анализе сигналов
В мире электроники, где каждый сигнал — это история о работе устройства, цифровой осциллограф выступает в роли детектива, раскрывающего тайны электрических колебаний. Представьте: вы подключаете зонд к цепи, и на экране оживает график, показывающий не только текущее состояние, но и события из “прошлого” сигнала. Эта статья погрузит вас в увлекательный мир цифровых осциллографов — от их исторических корней до современных применений. Мы разберем принцип работы, ключевые компоненты, технические характеристики, преимущества и области использования, опираясь на фундаментальные понятия и реальные примеры. Если вы инженер, студент или просто любопытный энтузиаст, эта информация поможет понять, почему этот прибор стал незаменимым в лабораториях по всему миру.
Исторический обзор: от светолучевых приборов к цифровой эре
История осциллографов началась в конце XIX века. В 1897 году Уильям Дадделл изобрел светолучевой осциллограф, а в 1899-м Карл Фердинанд Браун представил электронно-лучевой кинескоп — основу для будущих устройств. В 1920-х годах осциллографы нашли применение в радиотехнике для анализа сигналов, а с развитием катодно-лучевых трубок (КЛТ) они стали компактнее и точнее.
Цифровая революция пришла в конце XX века. К 1990-м годам быстрые аналого-цифровые преобразователи (АЦП) позволили цифровым осциллографам вытеснить аналоговые аналоги. Французский физик Андре Блондель в 1893 году заложил основы магнитоэлектрических приборов, но настоящим прорывом стали цифровые модели, способные хранить и обрабатывать данные. Сегодня компании вроде Tektronix и Rohde & Schwarz предлагают устройства с полосой пропускания до 100 ГГц, интегрированные с ИИ для автоматизированного анализа.
Интересный факт: Первые осциллографы использовались для изучения сердечных ритмов в медицине, а сейчас они диагностируют сбои в микропроцессорах и анализируют 5G-сигналы. Эта эволюция отражает прогресс от механических устройств к интеллектуальным системам, где данные не просто отображаются, а глубоко анализируются.
Принцип работы: Как сигнал превращается в график
Цифровой осциллограф работает на основе преобразования аналогового электрического сигнала в цифровой. Процесс начинается с входного зонда, который подключается к тестируемой цепи. Сигнал усиливается, проходит через АЦП, где дискретизируется (преобразуется в последовательность чисел), и сохраняется в памяти. Затем микропроцессор реконструирует waveform на дисплее.
Ключевые системы:
- Вертикальная система: Отвечает за амплитуду (напряжение). Масштаб задается в вольтах на деление (V/div), позволяя увеличивать или уменьшать сигнал для детального просмотра. Максимальное использование экрана оптимизирует разрешение АЦП (обычно 8–12 бит).
- Горизонтальная система: Управляет временем. Масштаб в секундах на деление (s/div) определяет, сколько циклов сигнала видно. Здесь же работает частота дискретизации — количество сэмплов в секунду.
- Система запуска (триггер): Синхронизирует отображение, чтобы waveform не “плавал”. Основной режим — edge triggering: запуск по пересечению порога на восходящем или нисходящем фронте. Другие режимы: auto (автоматический запуск после таймаута) и norm (только при выполнении условий). Продвинутые триггеры захватывают редкие события, как импульсные помехи.
- Дисплей и обработка: ЖК-экран показывает данные в реальном времени. Современные модели поддерживают зум, курсоры для ручных измерений и автоматику (например, пиковое напряжение, частота, slew rate).
Пример: При анализе импульсного сигнала осциллограф может показать “отрицательное время” — события до триггера, что невозможно в аналоговых моделях. Это делает цифровые устройства идеальными для отладки.
Технические характеристики: Что определяет качество
Выбор осциллографа зависит от спецификаций. Вот ключевые:
| Характеристика | Описание | Рекомендации | Пример значений |
|---|---|---|---|
| Полоса пропускания (Bandwidth) | Частота, на которой сигнал аттенюируется на -3 dB (70,7% амплитуды). Определяет захват высоких частот. | Минимум 5x максимальной частоты сигнала для точности ±2%. | От 50 МГц (бюджетные) до 100 ГГц (профессиональные). |
| Частота дискретизации (Sampling Rate) | Количество сэмплов в секунду (S/s). Избегайте алиасинга по теореме Найквиста. | 2,5–10x bandwidth для детализации. | До 20 GS/s в топ-моделях. |
| Глубина памяти (Memory Depth) | Объем ОЗУ для хранения сэмплов. | Больше — лучше для длинных записей. | От 1 Mpts до сотен Mpts. |
| Время нарастания (Rise Time) | Время перехода от 10% к 90% амплитуды. Связано с bandwidth: Bandwidth ≈ 0,35 / Rise Time. | 1/5 от сигнала для точности. | Меньше 1 нс в быстрых моделях. |
| Количество каналов | Сколько сигналов одновременно. | 2–4 для базового, до 16 в MSO (смешанных). | Стандарт: 2–4. |
| Режимы запуска | Edge, pulse, video, serial bus и т.д. | Для сложных сигналов — продвинутые, как jitter analysis. | Auto, Norm, Single. |
Другие параметры: разрешение АЦП (8–16 бит для точности), погрешность (до 1–8%), объем хранения данных. В высокоточных моделях погрешность ниже 1,5%.
Преимущества над аналоговыми: почему цифровые доминируют
Цифровые осциллографы превосходят аналоговые по точности (высокая фокусировка экрана), хранению (запись в память) и анализу (математические функции: сложение, FFT для спектра). Они детектируют помехи между сэмплами, предлагают автокалибровку и подключение к ПК via USB. Недостатки: выше цена и потенциал алиасинга при низкой sampling rate.
В сравнении: Аналоговые хороши для реального времени без задержек, но не хранят данные. Цифровые — для глубокого анализа, как в DPO с трехмерным отображением (амплитуда, время, распределение).
Применения: от лабораторий до реальной жизни
Осциллографы используются повсеместно:
- Электроника и разработка: Отладка микроконтроллеров, анализ DDR-памяти, тестирование высокоскоростных шир (как USB, PCIe).
- Автомобилестроение: Диагностика датчиков, анализ зажигания и ECU-сигналов.
- Медицина: Измерение ЭКГ, анализ биосигналов (ритм сердца).
- Научные исследования: Физика (ядерные эксперименты), астрономия, биология (анализ ДНК-сигналов).
- Промышленность: Контроль сетевых помех, диагностика оборудования в энергетике и телекоме.
Пример: В ремонте авто осциллограф выявляет соотношения аналоговых данных от датчиков. В видео-дизайне — проверяет сигналы HDTV.
Современные тенденции и будущие перспективы
Сегодня осциллографы интегрируют ИИ для предиктивного анализа, поддерживают облачное хранение и имеют сенсорные экраны. Модели вроде Keysight или Tektronix предлагают bandwidth до 110 ГГц для 6G-разработок. Будущее — в портативных USB-осциллографах и интеграции с VR для иммерсивного анализа.
В заключение, цифровой осциллограф — не просто прибор, а окно в мир электрических сигналов, эволюционировавший от простых визуализаторов к мощным аналитическимツールам. Если вы только начинаете, начните с бюджетной модели 100 МГц — она раскроет множество секретов электроники.
