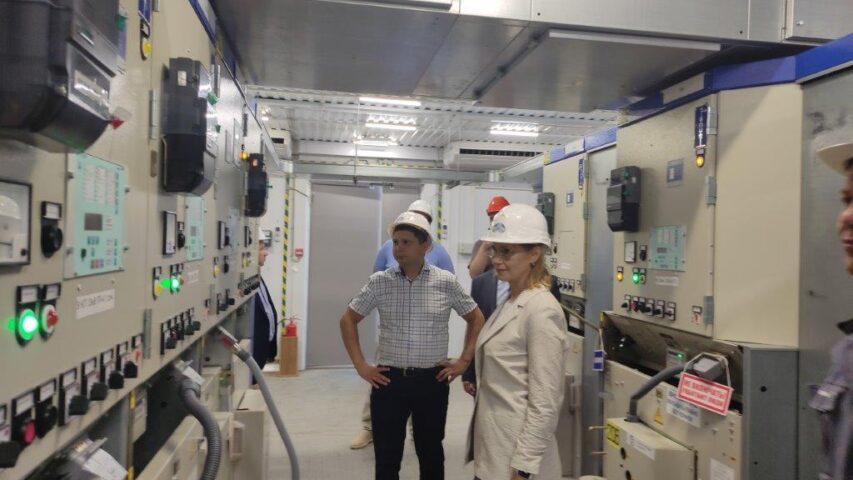

В Калужской энергосистеме введена в работу цифровая система дистанционного управления оборудованием ПС 220 кВ Войлово

Филиал Системного оператора Смоленское РДУ (осуществляет оперативно-диспетчерское управление энергосистемами Смоленской, Брянской и Калужской областей) совместно с АО «Особая экономическая зона промышленно-производственного типа “Калуга”» (АО «ОЭЗ ППТ “Калуга”») по итогам успешных комплексных испытаний ввели в работу автоматизированную систему дистанционного управления оборудованием подстанции (ПС) 220 кВ Войлово из диспетчерского центра.

Диспетчерский персонал Смоленского РДУ приступил к выполнению функции дистанционного управления оборудованием питающего центра с 2 июля 2021 года.

ПС 220 кВ Войлово трансформаторной мощностью 160 МВА введена в эксплуатацию в декабре 2018 года. Она обеспечивает энергоснабжение потребителей электроэнергии, расположенных на Людиновской площадке особой экономической зоны «Калуга», крупнейшим из которых является тепличный комплекс ООО «Агро-Инвест». Благодаря оснащению современным цифровым оборудованием и средствами автоматизации, обеспечивающими в том числе реализацию функции автоматизированного дистанционного управления из диспетчерского центра, ПС 220 кВ Войлово по своим характеристикам соответствует требованиям, предъявляемым к подстанциям нового поколения.

После ввода системы автоматизированного дистанционного управления в промышленную эксплуатацию диспетчерский персонал Смоленского РДУ получил возможность дистанционного управления коммутационными аппаратами и заземляющими разъединителями подстанции с использованием автоматизированных программ переключений (АПП), которые позволяют существенно, в 5–10 раз, сократить длительность производства оперативных переключений по сравнению с их «традиционным» выполнением оперативным персоналом объектов электроэнергетики по голосовым командам диспетчерского персонала.

АПП – это представленная в виде компьютерного алгоритма последовательность операций при переключениях. В соответствии с АПП команды дистанционного управления поступают непосредственно в автоматизированную систему управления технологическим процессом (АСУ ТП) объекта электроэнергетики с контролем их исполнения на основе информации о состоянии оборудования и выполненных операциях.

Внедрение автоматизированного дистанционного управления оборудованием ПС 220 кВ Войлово позволяет повысить надежность и качество управления электроэнергетическим режимом энергосистемы Калужской области за счет сокращения времени производства оперативных переключений, снижения риска ошибочных действий диспетчерского и оперативного персонала, увеличения скорости реализации управляющих воздействий по изменению топологии электрической сети.

В рамках реализации проекта выполнен ряд организационных и технических мероприятий в соответствии с утвержденным планом-графиком, в частности, проведены необходимая настройка АСУ ТП на подстанции и оперативно-информационного комплекса в диспетчерском центре, а также тестирование системы сбора и передачи телеметрической информации. Специалистами Смоленского РДУ разработаны типовые программы переключений для ЛЭП и оборудования ПС 220 кВ Войлово, на основе которых подготовлены АПП и типовые бланки переключений. Также актуализирована и введена в действие необходимая инструктивная и техническая документация, организовано дополнительное обучение диспетчерского персонала Смоленского РДУ и оперативного персонала ПС 220 кВ Войлово, проведены комплексные испытания автоматизированной системы дистанционного управления. Во время испытаний проверялись каналы связи, качество поступающей в Смоленское РДУ телеметрической информации, выполнение функций дистанционного управления выключателями, разъединителями и заземляющими разъединителями ПС 220 кВ Войлово, а также блокировок исполнения ошибочных команд. Успешное завершение комплексных испытаний подтвердило готовность автоматизированной системы дистанционного управления оборудованием ПС 220 кВ Войлово к вводу в эксплуатацию.

В ходе проверки готовности к работе с новой системой проведена контрольная общесистемная противоаварийная тренировка по ликвидации нарушений нормального режима работы энергосистемы Калужской области с использованием дистанционного управления. В мероприятии приняли участие диспетчерский персонал Смоленского РДУ и оперативный персонал ПС 220 кВ Войлово. По итогам проведенных проверки и тренировки совместная комиссия Системного оператора и АО «ОЭЗ ППТ “Калуга”» приняла решение о готовности диспетчерского персонала Смоленского РДУ и оперативного персонала ПС 220 кВ Войлово к осуществлению функций дистанционного управления оборудованием подстанции.

В рамках цифровизации оперативно-диспетчерского управления Системный оператор уже несколько лет поэтапно внедряет автоматизированную систему производства переключений во всех своих филиалах, что в перспективе позволит организовать автоматизированное дистанционное управление оборудованием и устройствами более чем двухсот объектов электроэнергетики в соответствии с согласованными с субъектами электроэнергетики, потребителями электрической энергии планами-графиками. Оснащение диспетчерских центров Системного оператора автоматизированными системами производства переключений, а объектов электроэнергетики – современными АСУ ТП, поддерживающими автоматизированное дистанционное управление, является важным практическим шагом к цифровой трансформации энергетики. Использование передовых цифровых технологий в энергетической отрасли позволяет получить значительный системный эффект за счет построения на их базе более эффективных моделей управления технологическими процессами объектов электроэнергетики и ЕЭС России в целом.

Информация о Филиале АО «СО ЕЭС» Смоленское РДУ

Филиал АО «СО ЕЭС» «Региональное диспетчерское управление энергосистем Смоленской, Брянской и Калужской областей» (Смоленское РДУ) осуществляет функции оперативно-диспетчерского управления объектами электроэнергетики на территории Смоленской, Брянской и Калужской областей. Входит в зону операционной деятельности Филиала АО «СО ЕЭС» ОДУ Центра. Филиал создан в 2003 году. Территория операционной зоны расположена на площади 114,5 тыс. кв. км с населением 3,1 млн чел. В операционную зону Смоленского РДУ, по состоянию на 01.06.2021, входят объекты генерации общей установленной мощностью 4147 МВт. Наиболее крупной является Смоленская АЭС – АО «Концерн Росэнергоатом». К объектам диспетчеризации Смоленского РДУ относятся 4 линии электропередачи класса напряжения 750 кВ, 7 линий электропередачи класса напряжения 500 кВ, 11 линий электропередачи класса напряжения 330 кВ, 48 линий электропередачи класса напряжения 220 кВ, 220 линий электропередачи класса напряжения 110 кВ. Установленная трансформаторная мощность объектов электроэнергетики, расположенных в операционной зоне Филиала АО «СО ЕЭС» Смоленское РДУ, составляет 28 391,9 МВА.

Информация о Филиале АО «СО ЕЭС» ОДУ Центра

Филиал АО «СО ЕЭС» «Объединенное диспетчерское управление энергосистемы Центра» обеспечивает надежное функционирование и развитие ЕЭС России в пределах операционной зоны Центра, в которую входят регионы: Белгородская, Брянская, Владимирская, Вологодская, Воронежская, Ивановская, Калужская, Костромская, Курская, Орловская, Липецкая, Рязанская, Смоленская, Тамбовская, Тверская, Тульская и Ярославская области, а также Москва и Московская область.

Электроэнергетический комплекс образуют 142 электростанции мощностью 5 МВт и выше, 2260 электрических подстанций 110–750 кВ и 2754 линии электропередачи 110–750 кВ общей протяженностью 88 516 км. Суммарная установленная мощность электростанций ОЭС Центра составляет 51 657 МВт (по данным на 01.06.2021). Площадь территории операционной зоны ОДУ Центра составляет 794,7 тыс. кв. км, в городах и населенных пунктах, расположенных на ней, проживает 40,6 млн человек.
